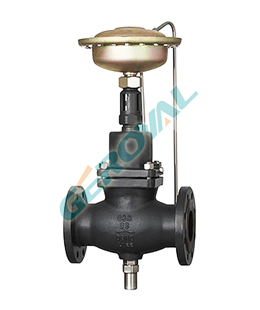

90L01自力式流量调节阀

90L01自力式流量调节阀

90L01自力式流量调节阀是一个新的调节阀种类,相对于手动调节阀,它的优点是能够自动调节。相对于电动调节阀,它的优点是不需要外部动力,应用实践证明,在闭式水循环系统(如热水供暖系统,空调冷冻系统)中,正确使用这种阀门,可以很方便地实现系统的流量分配;可以实现系统的动态平衡;可以大大简化系统的调试工作;可以稳定泵的工作状态等。因此,自力式流量调节阀在供热空调工程中有着广阔的应用前景。自力式流量调节阀的作用是在阀的进出口压差变化的情况下,维持通过阀门的流量恒定,从而维持与之串联的被控对象(如一个环路,一个用户,一台设备等,下同)的流量恒定,自力式流量控制阀的名称较多,如自力式流量平衡阀,定流量阀,自平衡阀,动态流量平衡阀等,各种类型的自力式流量控制阀,结构各有相异,但工作原理相似。
GEROYAL公司研发生产的90L01自力式流量调节阀是一个新的调节阀种类,相对于手动调节阀,它的优点是能够自动调节。相对于电动调节阀,它的优点是不需要外部动力,应用实践证明,在闭式水循环系统(如热水供暖系统,空调冷冻系统)中,正确使用这种阀门,可以很方便地实现系统的流量分配;可以实现系统的动态平衡;可以大大简化系统的调试工作;可以稳定泵的工作状态等。因此,自力式流量调节阀在供热空调工程中有着广阔的应用前景。自力式流量调节阀的作用是在阀的进出口压差变化的情况下,维持通过阀门的流量恒定,从而维持与之串联的被控对象(如一个环路,一个用户,一台设备等,下同)的流量恒定,自力式流量控制阀的名称较多,如自力式流量平衡阀,定流量阀,自平衡阀,动态流量平衡阀等,各种类型的自力式流量控制阀,结构各有相异,但工作原理相似。

自力式流量调节阀 执行器参数


公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200 250
额定流量系数Kvs 4 6.3 8 16 20 32 50 80 125 160 280 320 400
有效压力下最大流量(m3/h) 0.02MPa 1.5 2.5 3.5 5.5 9.0 14 22 36 55 70 125 180 250
0.05 MPa 2.5 3.5 5.5 9.0 12 22 36 55 85 110 180 - -
噪音衡量系数Z值 0.6 0.6 0.6 0.55 0.55 0.5 0.5 0.45 0.4 0.35 0.3 0.2 0.2
允许压差 PN16 1.6 1.5 1.2 1.0
PN40 2.0
阀盖形式 标准型-17~+450℃
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀芯形式 单座、套筒型阀芯
流量特性 线性


自力式流量调节阀 执行器参数


有效面积(cm2) 250 630
节流器压差(MPa) 0.02;0.05
允许上下膜室之间最大压差(MPa) 0.4 0.15
材料 膜盖:钢板镀锌; 膜片:EPDM或FKM夹纤维
控制管线、接头 铜管或钢管10×1; 卡套式接头:R1/4"

自力式流量调节阀 性能指标


控制精度 >±5%
允许泄露量
(在规定实验条件下)
硬密封 4×0.01%阀额定容量
软密封 DN15~50 DN65~125 DN150~250
10气泡/min 20气泡/min 40气泡/min
