-196℃超低温调节阀

50D05顶导向型低温调节阀在石油、化工、冶金等工业生产过程的自动控制中得到广泛的应用。它特别适用于-60~-196℃低温状态下的介质(如液氧、液氮等)的调节。是我公司专门针对超低温工况研发的调节阀产品之一。它与常温调节阀不同之处在于采用长颈型上阀盖,使填料处于常温下工作。

   50D05顶导向型低温调节阀在石油、化工、冶金等工业生产过程的自动控制中得到广泛的应用。它特别适用于-60~-196℃低温状态下的介质(如液氧、液氮等)的调节。是我公司专门针对超低温工况研发的调节阀产品之一。它与常温调节阀不同之处在于采用长颈型上阀盖,使填料处于常温下工作。。

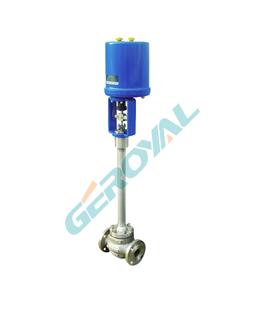

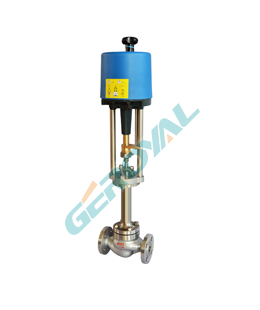

   电动低温调节阀是采用引进型电动执行器与超低温调节阀阀体组成。执行器内含饲服功能,接受统一的4-20mA或1-5V·DC的标准信号,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。电动低温调节阀适合于低于0~-196℃状态下工作,由电动执行机构和带长颈接管的阀体组成,长颈接管的作用是使阀杆密封出接近常温下工作,并减少外界热能传入。为减少传递,长颈采用薄壁结构。

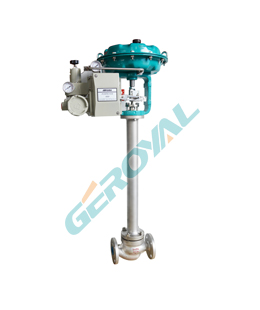

   气动低温调节阀在石油、化工、冶金等工业生产过程的自动控制中得到广泛的应用。气动低温调节阀它特别适用于-60~-250℃低温状态下的介质(如液氧、液氮等)的调节。是我公司专门针对超低温工况研发的气动调节阀产品之一。气动低温调节阀为确保调节精度,必须配用阀门定位器。它与常温调节阀不同之处在于采用长颈型上阀盖,使填料处于常温下工作。气动低温调节阀由阀门定位器给出信号压力输入到气动薄膜执行机构的气室,产生推力,通过连接杆件带动阀芯,阀芯位置的变化使阀的流通截面积变化,实现对介质流量的调节。


设计特色 Design features
采用顶部导向结构
流量系数大,可调范围广
加长杆结构,防止热传递
在超低温场合可以灵活的控制
技术参数 Technical parameter
口径范围:DN15~DN300(1/2"~12")
压力范围:PN1.6~6.3MPa(150~300LB)
温度范围:-60℃~+-196℃(可选)
结构可选:单座、多孔式套筒
材质可选:碳钢、不锈钢、双相钢
流量特性:等百分比、线性、快开
泄露等级:ASME B16.104 V
阀盖形式:低温加长杆型
连接方式:法兰式、焊接式、螺纹式
执行机构:气动执行器、电动执行器

气动低温调节阀 技术参数


公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数(KV) 单座 6.9 11 17.6 27.5 44 69 110 176 275 440 630 875 1250
套筒 6.3 10 16 25 40 63 100 155 250 370 580 900 1300
允许压差(MPa) 单座 3.8 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0,7 0.6 0.5 0.3 0.1
套筒 6.4 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.5 3.1 3.1 2.6 2.2
公称压力(MPa) 1.6、2.5、4.0、6.4
额定行程(mm) 16 25 40 60 100
执行器型号 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
阀盖形式 低温型-10~-196℃、超低温型-196~-250℃
压盖形式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式 单座式、套筒式
流量特性 等百分比、直线型


气动低温调节阀 执行机构


配置执行器类别 ZHA/B多弹簧簿膜执行机构
执行器型号 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
有效面积(cm2) 350 350 560 900 1400
行程(mm) 10、16 24 40 40、60 100
弹簧范围(KPa) 20~100(标准)、20-60、60-100、40-200、80-240
膜片材料 丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力 140~400KPa
气源接口 RC1/4"
环境温度 -30~+70℃
可配附件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式 气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC)


电动低温调节阀 技术参数


公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数(KV) 单座 6.9 11 17.6 27.5 44 69 110 176 275 440 630 875 1250
套筒 6.3 10 16 25 40 63 100 155 250 370 580 900 1300
允许压差(MPa) 单座 3.8 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0,7 0.6 0.5 0.3 0.1
套筒 6.4 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.5 3.1 3.1 2.6 2.2
公称压力(MPa) 1.6、2.5、4.0、6.4
额定行程(mm) 16 25 40 60 100
阀盖形式 低温型0~-196℃
压盖形式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式 单座式、套筒式
流量特性 等百分比、直线型
配置执行器类别 3810系列、PSL系列等电动执行器(客户指定品牌亦可)
执行器参数 电源电压:220V、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
防护等级:相当IP65、隔爆标志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:手柄
环境温度:-25~+70℃、环境湿度:≤95%

气动低温调节阀 性能指标


项目 不带定位器 带定位器
基本误差% ±5.0 ±1.0
回差% 3.0 1.0
死区% 3.0 0.4
始终点偏差% 气开 始点 ±2.5 ±1.0
始点 ±5.0 ±1.0
气关 始点 ±5.0 ±1.0
终点 ±2.5 ±1.0
额定行程偏差% ≤2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30:1


电动低温调节阀 性能指标


项目 指标值
基本误差% 配3810L±2.5; 配PSL±1.0
回差% 配381L ±2.0; 配PSL±1.0
死区% 1.0
始终点偏差% 电开 始点±2.5 终点±2.5
始点±2.5 终点±2.5
电关 始点 ±2.5
终点 ±2.5
额定行程偏差% ≤2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30:1
