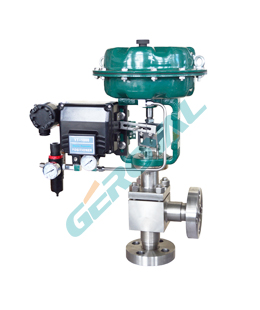

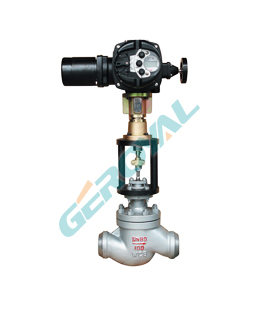

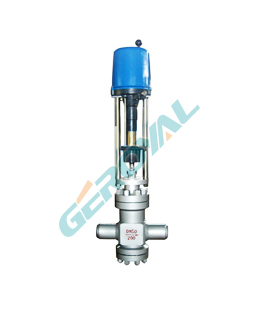

高压锻钢笼式调节阀

50G07高压锻钢调节阀,采用笼式套筒导向,压力平衡式阀芯。该系列高压调节阀主要适用于压差大,工况产生闪蒸、空化的场合。根据参数的不同设计多个不同的降压笼套组成一个多级降压内件,根据不同的工况设计的笼套,保证消除阀门的闪蒸、空化现象。

   550G07高压锻钢调节阀,采用笼式套筒导向,压力平衡式阀芯。该系列高压调节阀主要适用于压差大,工况产生闪蒸、空化的场合。根据参数的不同设计多个不同的降压笼套组成一个多级降压内件,根据不同的工况设计的笼套,保证消除阀门的闪蒸、空化现象。介质从接触第一只笼套开始节流,通过多次节流将进口的高压差逐步的降低下来,这样有效的保证了介质在阀门中流动时,压力始终在其饱和蒸汽压之上,也就消除了产生闪蒸、空化现象的可能,延长了恶劣工况中调节阀的使用寿命。
   本阀采用的是多级笼式套筒阀芯或轴流迷宫型阀芯,多级减压,完全控制流过阀内的介质的流速,大幅度的降低了高压气体或者蒸汽在阀内产生的噪音,稳定的多级别降压有效使液体不会产生气蚀,是使用在高压介质场所性能稳定的控制阀,执行机构可选择国产或者进口执行器等。


设计特色 Design features
承受大压差时抗汽蚀,降噪音
阀芯可设计为平衡事和非平衡式
锥形密封,密封性能可靠
密封面合金材料,耐冲蚀,寿命长。
技术参数 Technical parameter
阀体形式:直通(角式)笼式锻造阀
公称通径:40、50、80、100、125、150、200
公称压力:ANSI 900、1500、2500 Lb;JIS 63 K
连接形式:法兰式、焊接式
焊接式:承插焊 SW(DN40~65);对接焊 BW(DN80~200)
本体材质:WCB、不锈钢、铬钼钢、双相钢
阀盖型式:常温型、高温型
压盖型式:螺栓压紧式
密封填料:石墨+因科镍丝填料、柔性石墨编制填料等
密封垫片:金属齿形垫、石墨缠绕垫
阀芯型式:压力平衡型阀芯
阀芯结构:分离式、多孔型二级节流结构
流量特性:等百分(%);线性特性(L)
内件材质:304、304+ST、316、316+ST
执行机构:气动执行器、电动执行器

高压锻钢调节阀 技术参数


阀体型式 直通锻造阀体、角式锻造阀体
阀芯型式 多级笼式阀芯、迷宫式阀芯、套筒是阀芯
公称通径 DN20~200 NPS 3/4〞~ 8〞
公称压力 PN160 ~ 420 CLASS 900LB ~2500LB
连接方式 法兰:FF、RF、MF、RTJ;焊接:SW、BW
阀盖形式 标准型(-5℃~230℃)、散热片型(-45℃~大于230℃场合)、低温加长型(-196℃~ -45℃)
填 料 V型聚四氟乙烯填料、柔性石墨填料等
密 封 垫 金属夹石墨密封垫
执行机构 3810L系列智能型执行机构、PSL系列智能型执行机构、气动薄膜执行器、气动活塞执行器


高压锻钢调节阀 设计特点

◆ 介质轴向流动,经过多级节流盘逐渐降压,在承受大压差时抗汽蚀,降噪音。
◆ 阀芯可设计为平衡事和非平衡式,平衡式在平衡孔处设有密封圈。
◆ 阀座为锥形密封面,在阀门关闭时,实现可靠密封。
◆ 密封面堆焊硬质合金,阀芯(杆)表面喷涂硬质合金材料,耐冲蚀,寿命长。

高压锻钢调节阀 应用场合

◆ 汽机高压内、外缸导管,主调节阀等疏水。
◆ 汽机中压缸、中压调节阀、低压缸以及各抽气系统疏水。
◆ 锅炉过热器喷水减温。
◆ 高压旁路、各种减温系统高压差喷水。
◆ 给水再循环、给水旁路阀、定期排污系统等。
◆ 其他高压差环境下介质调节。
