大口径法兰球阀

我们的30E01高性能法兰球阀是与UK GEROYAL集团共平台量产,阀体结构为整体硅溶胶铸造,其结构为密封防火、阀杆防爆出型,与执行器连接平台采用ISO5211国际标准,免支架安装,避免了传统的支架及联轴器安装间隙大的缺陷,减小了阀体与执行器配合的间隙,达到控制精度高的优点。该阀密封性能优良、流通能力大、装卸维护方便、流阻小、密封可靠。

   我们的30E01高性能法兰球阀是与UK GEROYAL集团共平台量产,阀体结构为整体硅溶胶铸造,其结构为密封防火、阀杆防爆出型,与执行器连接平台采用ISO5211国际标准,免支架安装,避免了传统的支架及联轴器安装间隙大的缺陷,减小了阀体与执行器配合的间隙,达到控制精度高的优点。该阀密封性能优良、流通能力大、装卸维护方便、流阻小、密封可靠。

   电动法兰球阀是由引进型电动执行器与高性能球阀组成。适用于两位切断、调节的场合。根据结构形式可分为:电动软密封球阀和电动硬密封球阀两类。软密封球阀主要适用于温度低于250度以内的介质。硬密封球阀主要适用于250度以上的介质。电动法兰球阀密封性能优良、流通能力大、装卸维护方便、流阻小、密封可靠,甚至切断。电动法兰球阀体积小、重量轻、推力大、功能强、伺服放大器内装、操作方便、可靠性高,球阀与执行器采用直连方式,内置伺服系统,无须另配伺服放大器,输入输出信号4-20mA及220VAC电源即可控制运转。电动法兰球阀具有连线简单、结构紧凑、动作稳定可靠等优点。在石油化工和长输管线等领域有广泛应用。电动法兰球阀可实现对石油、化工、造纸、冶金、污水处理、油罐车等运输管道内介质的切断和流通。

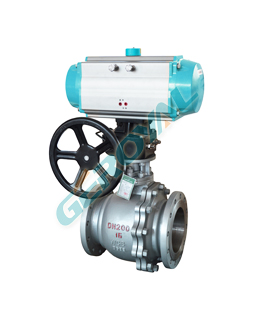

   气动法兰球阀采用高精度气动执行器及精铸球阀组成。主要分为气动软密封球阀及气动硬密封球阀两大类。气动法兰球阀具有结构紧凑、体积精小、运行可靠、流阻系数低、密封性好、维修容易、安装方便、适应性强等优点。气动法兰球阀可配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。气动法兰球阀特别适合于介质是粘稠、含颗粒、纤维性质的场合。气动法兰球阀,气动软密封球阀,气动硬密封球阀广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中,作远距离集中控制或就地控制。

高性能法兰球阀 产品特点

(1)流体阻力小、球阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小。
(2)止推轴承减小阀杆摩擦力矩,可使阀杆长期操作平衡灵活。
(3)阀座密封性能好,采用聚四氟乙烯等材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增设而增大。
(4)阀杆密封可靠,由于阀杆只作旋转运动而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增设而增大。
(5)由于聚四氟乙烯等材料具有良好的自润滑性,与球体的摩擦损失小,帮球阀的使用寿命长。
(6)下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。


设计特色 Design features
全通径式设计、无阻隔
防火型式密封结构
防喷出阀杆结构
防静电装置
防低泄漏设计填料及填料函
ISO 5211连接平台
可配用多种执行机构
技术参数 Technical parameter
口径范围:DN15~DN250 (1/2"~10")
压力范围:PN1.6~6.4MPa (150~300LB)
温度范围:-40℃~+425℃(定做高温)
材质可选:碳钢、不锈钢、铬钼钢、合金钢.
密封材料:PTFE、PPL、PEEK、金属
连接方式:法兰式(GB、ANSI、JIS、DIN)
驱动方式:气动执行器、电动执行器
控制方式:开关型ON/OFF
可选附件:电磁阀、限位开关、减压阀、定位器、手轮机构、保位阀、快排阀、防爆软管等。
公称通径DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200
额定流量系数KV 21 38 72 112 170 273 384 512 940 1452 2222 3589
公称压力(MPa) PN1.6、2.5、4.0、6.4、10.0 MPa;ANSI 150、300、600 LB
阀体形式 两段式铸造球阀
阀体材质 WCB、WC6、WC9、CF8、CF8M、CF3、CF3M、2520、2507
连接形式 法兰式、焊接式、对夹式、螺纹式
阀芯形式 "O"型球形阀芯、"V"型球形阀芯
阀芯材质 2Cr13、304、316、316L
密封材质 PTFE≤150℃、PPL≤280℃、金属密封≤450℃
密封填料 V型聚四氟乙烯填料、柔性石墨填料等
泄露率 GB/T4213-92,小于额定KV0.01%
流量特性 近似快开型
动作范围 0~90°
气动执行器
技术参数
可配EV-TORK、AT、RT、PT、VT、AW单双作用气动执行器
供气压力0.4~0.7MPa; 电气接口:G1/4"、G1/8"、G3/8"、G1/2"
控制方式:开关型(可选装附件)、调节型(配定位器+选装附件)
单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
气动附件:定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
电动执行器
技术参数
可配OV-TORK、BV-TORK、PSQ、HQ、UNIC、361RS等系列角行程电动执行机构
标准:220V AC单相  可选:110V AC 单相、380/440V AC 三相、24V DC直流
控制方式:开关型(ON/OFF)、调节型(4-20mA输入输出)、智能型(4-20mA输入输出、液晶显示、遥控操作)
防护等级:IP67;隔爆标志:ExdⅡBT4(CT5);手操功能:手轮(手柄)
环境温度:-25~+70℃;环境湿度:≤95%
公称通径DN(mm) DN15-300
公称压力 PN(MPa) 1.0 1.6 2.5 4.0 6.4
试验压力 强度试验 1.5 2.4 3.75 6.0 9.60
密封试验 1.1 1.76 2.75 4.4 7.04
低压气密试验 0.5~0.7
适用介质 水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)
