超薄对夹球阀

我们的30D01高性能对夹球阀的阀体比一般法兰球阀结构短,是适用于工厂同一管路阀门数量多的场合。球体具有旋转的90度动作,球有圆形通孔通过轴线,当球旋转90度时,在进、出口处应全部呈现球面,从而截断流动,反之既呈现通孔,使介质通过。全通径的球体内腔为介质提供了阻力很小、直通的流道。执行器旋转90度的就能使球阀关闭严密,执行器与阀体的直接连接减少了发生故障的机率。

   我们的30D01高性能对夹球阀的阀体比一般法兰球阀结构短,是适用于工厂同一管路阀门数量多的场合。球体具有旋转的90度动作,球有圆形通孔通过轴线,当球旋转90度时,在进、出口处应全部呈现球面,从而截断流动,反之既呈现通孔,使介质通过。全通径的球体内腔为介质提供了阻力很小、直通的流道。执行器旋转90度的就能使球阀关闭严密,执行器与阀体的直接连接减少了发生故障的机率 。

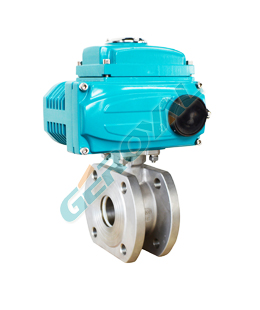

   电动对夹球阀采用引进型角行程电动执行器与超薄球阀阀体组成,也可称为电动超薄球阀。主要适用于两位切断、调节的场合。球阀与执行机构的连接采用直连方式,电动执行机构内置伺服系统,无须另配伺服放大器,输入4-20mA信号及220VAC电源即可控制运转。电动对夹球阀具有连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。本阀是参照意大利产品的特点,与普通球阀相比,具有结构长度短、重量轻、安装方便、节省材料等显著的优点。此外,阀座采用弹性密封结构,密封可靠,启闭轻松。电动对夹球阀设有耐火结构,万一发生火灾时,仍然能够可靠操作并具有良好的密封性。

   气动对夹球阀是气动球阀系列中的一种产品,也可称为气动超薄球阀。是我公司引进意大利技术进行国产化设计而发展出的新一代气动超短法兰球阀,球芯通道形状有矩形、V形及O形。气动对夹球阀具有结构紧凑、体积小、重量轻、安装方便等特点。对夹式气动球阀是吸收意大利技术并经国产化设计而发展出来的新型超短法兰距球阀。气动对夹球阀它采用直连方式执行机构连接,具有结构紧凑、尺寸小、重量轻、摩擦阻力小、回差小、动作稳定可靠等优点。气动对夹球阀可广泛应用在石油、化工、冶金、电站、轻工等领域,对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。


设计特色 Design features
防火、防静电设计
阀杆防爆出装置
阀球上设计有压力平衡孔
体积精小、经济实惠
球体可做成O型和V型两种
安装便捷、易维修
双层阀杆填料与对压碟型弹片装置
技术参数 Technical parameter
口径范围:DN15~DN250 (1/2"~10")
压力范围:PN1.6~6.4MPa (150~300LB)
温度范围:-40℃~+425℃(定做高温)
材质可选:碳钢、不锈钢、铬钼钢、合金钢.
密封材料:PTFE、PPL、PEEK、金属
连接方式:对夹法兰式(GB、ANSI、JIS、DIN)
驱动方式:气动执行器、电动执行器
控制方式:开关型ON/OFF、调节型4-20mA或1-5V
可选附件:电磁阀、限位开关、减压阀、定位器、手轮机构、保位阀、快排阀。
公称通径DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200
额定流量系数KV 21 38 72 112 170 273 384 512 940 1452 2222 3589
公称压力(MPa) PN1.6、2.5、4.0、6.4、10.0 MPa;ANSI 150、300、600 LB
阀体形式 两段式铸造球阀
阀体材质 WCB、WC6、WC9、CF8、CF8M、CF3、CF3M、2520、2507
连接形式 法兰式、焊接式、对夹式、螺纹式
阀芯形式 "O"型球形阀芯、"V"型球形阀芯
阀芯材质 2Cr13、304、316、316L
密封材质 PTFE≤150℃、PPL≤280℃、金属密封≤450℃
密封填料 V型聚四氟乙烯填料、柔性石墨填料等
泄露率 GB/T4213-92,小于额定KV0.01%
流量特性 近似快开型
动作范围 0~90°
气动执行器
技术参数
可配EV-TORK、AT、RT、PT、VT、AW单双作用气动执行器
供气压力0.4~0.7MPa; 电气接口:G1/4"、G1/8"、G3/8"、G1/2"
控制方式:开关型(可选装附件)、调节型(配定位器+选装附件)
单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
气动附件:定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
电动执行器
技术参数
可配OV-TORK、BV-TORK、PSQ、HQ、UNIC、361RS等系列角行程电动执行机构
标准:220V AC单相  可选:110V AC 单相、380/440V AC 三相、24V DC直流
控制方式:开关型(ON/OFF)、调节型(4-20mA输入输出)、智能型(4-20mA输入输出、液晶显示、遥控操作)
防护等级:IP67;隔爆标志:ExdⅡBT4(CT5);手操功能:手轮(手柄)
环境温度:-25~+70℃;环境湿度:≤95%
公称通径DN(mm) DN15-300
公称压力 PN(MPa) 1.0 1.6 2.5 4.0
试验压力 强度试验 1.5 2.4 3.75 6.0
密封试验 1.1 1.76 2.75 4.4
低压气密试验0.5~0.7
适用介质 水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)
