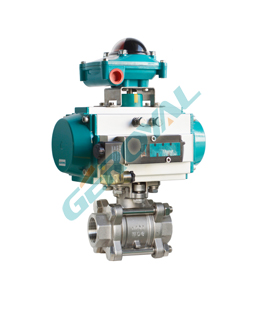

高性能三片式球阀

我们的30N01高性能三片式球阀均适用于PN1.0~6.4MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~250℃(密封圈为对位聚苯)的各种管路上,主要用于两位切断、调节的场合。用于截断或接通管路中的介质。具体可分为:内螺纹球阀、外螺纹球阀、三片式球阀、二片式球阀、三片式球阀。分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

   我们的30N01高性能三片式球阀均适用于PN1.0~6.4MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~250℃(密封圈为对位聚苯)的各种管路上,主要用于两位切断、调节的场合。用于截断或接通管路中的介质。具体可分为:内螺纹球阀、外螺纹球阀、三片式球阀、二片式球阀、三片式球阀。分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

   三片式电动球阀适用于PN1.0~10.0MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的各种管路上,内螺纹电动球阀用于两位切断、调节的场合。用于截断或接通管路中的介质。电动执行机构内置伺服系统,无须另配伺服放大器,输入4-20mA信号220VAC电源即可运转。三片式气动球阀具有连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。三片式气动球阀可分为:电动丝扣球阀、电动焊接球阀、电动螺纹球阀。可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质

   三片式气动球阀阀体铸造采用台湾引进的先进工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松。内螺纹气动球阀阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲击。可设置90°开关定位机构,根据需要加锁以防止误操作。内螺纹气动球阀适用于PN1.0~4.0MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质,选用不同的材质。三片式气动球阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氨盐水、中和水等多种介质。


设计特色 Design features
防火、防静电设计
流阻小、流通能力大
球阀设有压力平衡结构
IS05211连接平台
阀杆防爆出结构
双层阀杆填料与对压碟型弹片装置
技术参数 Technical parameter
口径范围:DN8~DN100 (1/4"~4")
压力范围:PN1.6~10.0MPa
温度范围:-29℃~+250℃
材质可选:碳钢、不锈钢
连接方式:螺纹、对焊、承插焊、法兰
适用介质:水、油品、气体等多种介质
驱动方式:气动执行器、电动执行器、蜗轮、手柄
控制方式:开关型ON/OFF、调节型4-20mA或1-5V
可选附件:电磁阀、限位开关、减压阀、定位器、手轮机构、保位阀、快排阀(注明是否防爆)

三片式气动球阀 技术参数

公称通径DN(mm) 10 15 20 25 32 40 50 65 80 100
公称压力(MPa) PN1.6、2.5、4.0、6.4 MPa
阀体形式 三片式精铸阀体、二片是精铸阀体
连接形式 螺纹式、焊接式
阀芯形式 "O"型球形阀芯
密封填料 PTFE、柔性石墨
流量特性 近似快开型
动作范围 0~90°
泄露量Q 按GB/T4213-92,小于额定KV0.01% (软密封:零泄漏)
基本误差 带定位器:小于全行程的±2%
死区 带定位器:小于全行程的2%
可调范围 250:1
配置执行机构 系列单双作用气动执行器
控制方式 开关两位控制、4-20mA模拟量控制


三片式气动球阀 执行器参数

执行器型号 GT、AT、AR、AW系列单双作用气动执行器
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式 单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

采用新型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出力大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与内螺纹气动球阀的同步精度。




三片式电动球阀 主要技术参数

公称通径DN(mm) 10 15 20 25 32 40 50 65 80 100
公称压力(MPa) PN1.6、2.5、4.0、6.4 MPa
阀体形式 三片式精铸阀体
连接形式 螺纹式、焊接式
阀芯形式 "O"型球形阀芯
流量特性 近似快开型
动作范围 0~90°
泄露量Q 按GB/T4213-92,小于额定KV0.01% (软密封:零泄漏)
基本误差 ±1%
回差 ±1%
死区 ≤1%(可调)
可调范围 250:1
配置执行机构 系列角行程电动执行机构
控制方式 开关到位灯(开关两位控制)、智能调节(4~20mA模拟量信号控制)


三片式电动球阀 执行器技术参数

执行器类别 引进型OV-TORK系列执行器参数 引进型BV-TORK系列执行器参数
电源电压 标准:220V AC单相  可选:110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩 50N·M~2000N·M 50N·M~3000N·M
动作范围 0~90° 0~360° 0~90°、0°~270°可选
控制方式 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制)
动作时间 15秒/30秒/60秒 18S~112S
保护装置 过热保护 内置过热保护、过载保护
环境温度 -30°~60° -20℃~+70℃
手动操作 同附带手柄操作 机械离合机构,配手轮操作
机械限位 电气、机械二重限位 2个外部调整螺栓
防护等级 IP65 IP65、IP67、可定制IP68
防爆等级 无防爆 ExdⅡ BT4,ExdⅡ CT6
位置测量 可选装开关或电位计 电位计、比例控制单元
驱动电机 8W/E 鼠笼式异步电机
进线接口 PE1/2〞进线线锁 2个 PF 3/4”
壳体材料 铝合金 钢,铝合金,铝青铜,聚碳酸脂
外涂层 干粉,环氧聚酯,具有超强防腐功能
采用独特的电制动线路,因而定位精度高,执行机构灵敏,启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点
适用于动作频繁的调节回路,当接通持续率为25%时,每小时动作次数可达630-1200次

三片式气动球阀 性能规范

公称通径DN(mm) DN15-300
公称压力 PN(MPa) 1.0 1.6 2.5 4.0 6.4
试验压力 强度试验 1.5 2.4 3.75 6.0 9.60
密封试验 1.1 1.76 2.75 4.4 7.04
低压气密试验 0.5~0.7
适用介质 水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)

三片式气动球阀 零件材料

零件名称 材料名称
阀体 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球体 2Cr13+氮化处理 304 316 316L
阀杆 2Cr13 304 316 316L
密封圈 增强聚四氟乙烯(PPL)、对位聚苯、不锈钢密封圈
适用介质 水、气体、蒸汽、油品等 硝酸等腐蚀性介质 醋酸等腐蚀介质 尿素等腐蚀性介质
