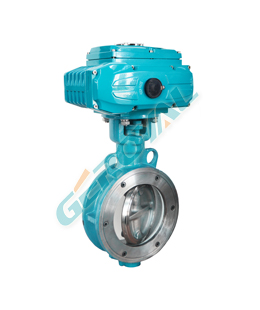

电/气动高性能密封蝶阀

我们的70E15高性能密封蝶阀的阀座采用的是PTFE的材料,主要适用于气体、液体、蒸汽输送和对阀寿命要求很高的工艺介质中,正常使用寿命可达百万次。阀座外面是活动的嵌件,法兰夹的越紧、压力越大密封性能越佳。更换阀座方便简单,只需取下嵌件就可取出阀座,不必拆卸阀板和阀轴。
高性能蝶阀是在吸收几种不同结构蝶阀优点的基础上设计而成的一种新型蝶阀。这种蝶阀的阀板密封面为----球弧面体,密封机构通过系统压力达到一种真正的动态密封,因此有优良的切断性能和耐久性能。其体积小,重量轻,制造范围广,易于维修保养。
高性能密封蝶阀的阀座采用的是PTFE的材料,主要适用于气体、液体、蒸汽输送和对阀寿命要求很高的工艺介质中,正常使用寿命可达百万次。阀座外面是活动的嵌件,法兰夹的越紧、压力越大密封性能越佳。更换阀座方便简单,只需取下嵌件就可取出阀座,不必拆卸阀板和阀轴。
高性能蝶阀阀板与密封圈采用独特的双偏心结构,具有结构紧凑、切断性能好、使用寿命长等特点,兼备调节和切断两种功能。广泛应用于冶金、化工、电力、轻纺、食品、医药、造纸等工业部门及市政工程、水厂等管道对自来水、污水、油类液体或空气、煤气、天然气、水蒸汽等介质进行切断或压力、流量控制。


标准规范
● 设计标准:GB/T12238、API 6D、API 608
● 结构长度:GB/T12221、ASME B16.10
● 法兰连接:HG、GB、JB、ASME B16.5
● 压力与温度:GB/T9131、ASME B16.34
● 检验与测试:GB/T13927、API 598
● 质量认证:ISO 9001、API 6D

设计特色
● 启闭方便迅速、省力、流体阻力小
● 结构简单、外形尺寸小、结构短
● 低压下,可以实现良好的密封
● 防低泄漏设计填料及填料函
● 阻力小、调节性能好
● 密封材料耐老化、耐腐蚀性强
● 阀体结构可多样化选择
● 密封形式多样化适用不同的工况

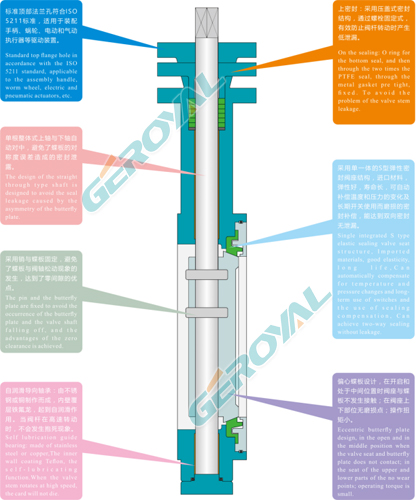

结构图



技术参数
阀体形式 直通扁平形式阀体
阀体材质 WCB、CF8、CF8M、CF3、CF3M特殊定制
蝶板形式 垂直板式
蝶板材质 304、316、316L、特殊定制
结构形式 双偏心结构
密封材质 RPTFE增强四氟
公称通径 DN50~600mm;NPS 2~24"
公称压力 CALSS 150~300LB
适用温度 软密封:-29~+250℃
连接形式 对夹
压盖形式 螺栓压紧式
填    料 聚四氟乙烯、尼龙、增强四氟
执行机构 气动活塞执行机构 电动执行机构
型    号 EV-TORK-50D/50S~270D/270S OV-TORK-05A/E~0400A/E
形    式 双作用、单作用 精小型、防爆型Ex、智能型
用    途 开关、调节 开关、调节
驱    动 气压 0.4~0.7MPa 电源: AC 220 V ±10% 50Hz
电源: AC 380 V ±10% 50Hz
定制:DC 24V、AC 110V
接    口 Rc 1/4、3/8、1/2 普通型: 2-PF (G1/2")
隔爆型: 2-PF (G3/4")
正 作 用 气压增加推动阀门关闭 开关型:通电阀开/关
调节型:信号增加阀开/关
反 作 用 气压增加推动阀门开启
控制方式 开关型 On / Off 开关型 On / Off
  4~20mA.DC(带定位器) 输入输出4~20mA、1-5V、0-10V
额定行程 0~90°;0~180°;0~360°
环境温度 -10~+70℃
表面涂层 丙烯酸聚氨酯漆
选配附件 阀门定位器 手轮 电磁阀 限位开关 保位阀 加热器

性能参数
公称通径 DN50600mm;NPS 224"
流量特性 近似等百分比
可调范围 50:1
允许泄漏量 按GB/T4213-92,小于额定Kv0.01%
额定行程 0~90°
性能指标 驱动方式 气动 电动
基本误差% ± 1.0 ± 1.0
回差 % ≤ 1.0 ≤ 1.0
死区 % ≤ 0.6 ≤ 1.0
始终点偏差% ± 2.5 ± 2.5
额定行程偏差% ≤ 2.5 ≤ 2.5

性能规范
试验标准 国标:Mpa 美标:Class
试验压力 0.25 0.6 1.0 1.6 2.5 4.0 150 300
强度试验 0.375 0.99 1.5 2.4 3.75 6.0 3.0 7.5
密封试验 0.275 0.66 1.1 1.75 2.75 4.4 2.2 5.5
气密试验 0.5~0.7
