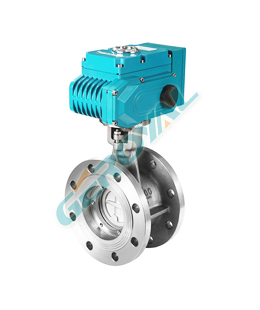

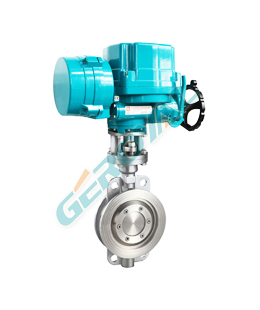

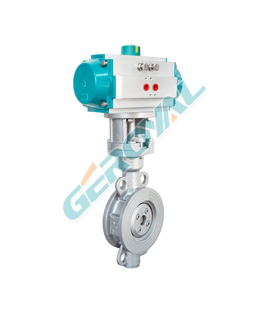

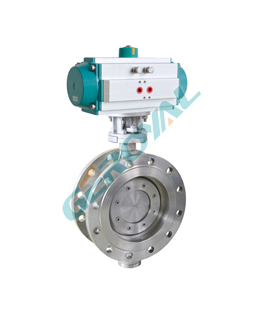

电/气动金属硬密封蝶阀

我们的电/气动硬密封蝶阀由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。被广泛用于石油、化工、电力、冶金、食品、医药、轻纺、造纸等行业,可安装在温度≤425℃,介质可为煤气、空气、蒸汽、水、海水、油品等工业管网上作调节流量和切断介质用。
我们的电/气动硬密封蝶阀由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。被广泛用于石油、化工、电力、冶金、食品、医药、轻纺、造纸等行业,可安装在温度≤425℃,介质可为煤气、空气、蒸汽、水、海水、油品等工业管网上作调节流量和切断介质用。硬密封蝶阀也称之为多层次蝶阀。硬密封蝶阀配以电动或者气动执行器,可实现远距离控制和自动化操作。电/气动硬密封蝶阀系长寿命、节能型蝶阀。其结构采用三维编心原理设计,阀座采用硬密封兼容的多层次结构,加工精湛,工艺先进。
由于电/气动硬密封蝶阀是采用三维偏心原理设计,使密封面的空间运动轨迹达到理想化,密封面相互之间无磨擦、无干涉、加之密封材料选择得当,从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下:
(1)开启力矩小,灵活方便,省力节能。
(2)三维编心结构,使蝶板越关越紧,其密封性能可靠,达到无泄漏。
(3)耐高压、耐腐蚀、耐磨损、使用寿命长等。


标准规范
● 设计标准:GB/T12238、API 6D、API 608
● 结构长度:GB/T12221、ASME B16.10
● 法兰连接:HG、GB、JB、ASME B16.5
● 压力与温度:GB/T9131、ASME B16.34
● 检验与测试:GB/T13927、API 598
● 质量认证:ISO 9001、API 6D


设计特色
● 启闭方便迅速、省力、流体阻力小
● 结构简单、外形尺寸小、结构短
● 低压下,可以实现良好的密封
● 防低泄漏设计填料及填料函
● 阻力小、调节性能好
● 密封材料耐老化、耐腐蚀性强
● 阀体结构可多样化选择
● 密封形式多样化适用不同的工况

技术参数
阀体形式 直通扁平形式阀体
阀体材质 WCB、CF8、CF8M、CF3、CF3M、特殊定制
蝶板形式 垂直板式
蝶板材质 304、316、316L、2507、1.4529
结构形式 三偏心结构
密封材质 金属硬密封
公称通径 DN50~1800mm;NPS 2”~72"
公称压力 PN0.25~4.0MPa;CALSS 150~300LB
适用温度 硬密封:-40~+650℃
连接形式 法兰、对夹、焊接
压盖形式 螺栓压紧式
填    料 柔性石墨
执行机构 气动活塞执行机构 电动执行机构
型    号 EV-TORK-50D/50S~270D/270S OV-TORK-05A/E~0400A/E
形    式 双作用、单作用 精小型、防爆型Ex、智能型
用    途 开关、调节 开关、调节
驱    动 气压 0.4~0.7MPa 电源: AC 220 V ±10% 50Hz
电源: AC 380 V ±10% 50Hz
定制:DC 24V、AC 110V
接    口 Rc 1/4、3/8、1/2 普通型: 2-PF (G1/2")
隔爆型: 2-PF (G3/4")
正 作 用 气压增加推动阀门关闭 开关型:通电阀开/关
调节型:信号增加阀开/关
反 作 用 气压增加推动阀门开启
控制方式 开关型 On / Off 开关型 On / Off
  4~20mA.DC(带定位器) 输入输出4~20mA、1-5V、0-10V
额定行程 0~90°;0~180°;0~360°
环境温度 -10~+70℃
表面涂层 丙烯酸聚氨酯漆
选配附件 阀门定位器 手轮 电磁阀 限位开关 保位阀 加热器
性能参数
公称通径 DN25~1800mm;NPS 1~72"
流量特性 近似等百分比
可调范围 50:1
允许泄漏量 密封:按GB/T4213-92,小于额定Kv0.01%;软密封:零泄漏
额定行程 0~90°
性能指标 驱动方式 气动 电动
基本误差% ± 1.0 ± 1.0
回差 % ≤ 1.0 ≤ 1.0
死区 % ≤ 0.6 ≤ 1.0
始终点偏差% ± 2.5 ± 2.5
额定行程偏差% ≤ 2.5 ≤ 2.5

性能规范
试验标准 国标:Mpa 美标:Class
试验压力 0.25 0.6 1.0 1.6 2.5 4.0 150 300
强度试验 0.375 0.99 1.5 2.4 3.75 6.0 3.0 7.5
密封试验 0.275 0.66 1.1 1.75 2.75 4.4 2.2 5.5
气密试验 0.5~0.7
