电/气动低负载通风蝶阀

我们的760S低负载通风蝶阀,阀体为中线结构,使用钢板卷弯后与法兰片焊接而成,采用外置轴承结构,降低阀门开闭阻力,阀板关闭时无摩擦,扭矩小,适用于通风系统、空调系统、高温烟气中的开关切断和流量调节作用。低负载蝶阀一般适用于冶金、环保、石化、电力、建材、矿山等管道作通风调节介质流量之用。
我们的电/气动通风蝶阀广泛应用于通风除尘系统,对含尘气体、煤气管道、通风净化装置、烟气管道等作为流量调节和截流用。通风蝶阀采用优质耐磨材料焊接而成,具有耐磨性好、工作稳定可靠、操作方便、动作 灵敏、泄漏率小、使用寿命长、安装维修方便,通风蝶阀特别适用于低压差、大口径、大流量场合,它与各种执行机构组合配套使用,组合成不同性能的阀门。通风蝶阀主要适用于工业、冶金、环保等管道作通风调节介质流量之用。

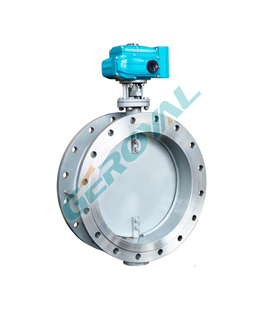

电动通风蝶阀配以电动执行器(防爆和不防爆),电动执行器为普通型或者整体型结构,输入控制信号(开关量、4-20mA或1-5VDC)及电源即可控制运转。

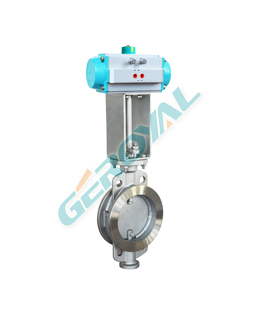

气动通风蝶阀配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。也可采用智能控制与定位,与电气阀门定位器配套,输入4~20mADC信号及0.4~0.7MPa气源即可控制运转,实现对压力、流量、温度、液位等参数的调节。


主要特点
● 通轴结构,可靠性高
● 流量趋于直线,调节性能好
● 泄漏量可达0.5%~3%
● 结构简单、性能可靠
● 90°回转式结构,开启迅速
● 重量轻,启闭迅速,操力矩小
● 操作方便,省力灵巧
技术参数
阀体形式 直通扁平形式阀体(钢板卷焊)
阀体材质 Q235、304、316、316L、321、310S (WCB、CF8、CF8M、CF3、CF3M)
蝶板形式 垂直板式
蝶板材质 Q235、304、316、316L、321、310S
结构形式 中线结构
密封材质 挡圈密封
公称通径 DN50~5000mm
公称压力 PN0.25~1.0MPa
适用温度 ● 碳素钢(Carbon steel ):Q235    -40~+425℃
● 不锈钢(Stainless steel):304     -40~+650℃
316     -40~+700℃
316L    -40~+700℃
321     -40~+800℃
● 铬钼钢(Cr Mo steel): WC6    -29~+650℃
● 双相钢(Dual phase steel):2520  -40~+900℃
连接形式 法兰、对夹
压盖形式 螺栓压紧式
填    料 柔性石墨
执行机构 气动活塞执行机构 电动执行机构
型    号 EV-TORK-50D/50S~270D/270S OV-TORK-05A/E~0400A/E
形    式 双作用、单作用 精小型、防爆型Ex、智能型
用    途 开关、调节 开关、调节
驱    动 气压 0.4~0.7MPa 电源: AC 220 V ±10% 50Hz
电源: AC 380 V ±10% 50Hz
定制:DC 24V、AC 110V
接    口 Rc 1/4、3/8、1/2 普通型: 2-PF (G1/2")
隔爆型: 2-PF (G3/4")
正 作 用 气压增加推动阀门关闭 开关型:通电阀开/关
调节型:信号增加阀开/关
反 作 用 气压增加推动阀门开启
控制方式 开关型 On / Off 开关型 On / Off
4~20mA.DC(带定位器) 输入输出4~20mA、1-5V、0-10V
额定行程 0~90°;0~180°;0~360°
环境温度 -10~+70℃
表面涂层 丙烯酸聚氨酯漆
选配附件 阀门定位器 手轮 电磁阀 限位开关 保位阀 加热器


性能参数
公称通径 DN50~5000mm
流量特性 近似线性
可调范围 50:1
泄 漏 量 0.5%(斜板密封);1%~3%(挡圈密封)
额定行程 0~90°
性能指标 驱动方式 气动 电动
基本误差% ± 1.0 ± 1.0
回差 % ≤ 1.0 ≤ 1.0
死区 % ≤ 0.6 ≤ 1.0
始终点偏差% ± 2.5 ± 2.5
额定行程偏差% ≤ 2.5 ≤ 2.5
