电/气动衬四氟蝶阀

我们的电/气动衬氟蝶阀是在过流部件、阀体、蝶板、阀杆上采用衬里技术衬里较厚的高分子材料,防腐蚀性能优良,可适用于任何浓度的酸、碱、盐及氧化剂、还原剂、有机溶剂等介质,是化工、石油、医药、食品、钢铁冶炼、造纸、水电等系统的气体、液体、半流体的管路和容器上作截流和调节设备使用的理想产品,并可取代闸阀、截止阀和其它类型的切断、调节阀门。
我们的电/气动衬氟蝶阀是在过流部件、阀体、蝶板、阀杆上采用衬里技术衬里较厚的高分子材料,防腐蚀性能优良,可适用于任何浓度的酸、碱、盐及氧化剂、还原剂、有机溶剂等介质,衬四氟蝶阀是化工、石油、医药、食品、钢铁冶炼、造纸、水电等系统的气体、液体、半流体的管路和容器上作截流和调节设备使用的理想产品,并可取代闸阀、截止阀和其它类型的切断、调节阀门。广泛适用于各种不同类型工业管道中液体和气体(包括蒸气)的输送,有严重腐蚀性介质的使用场合,如:硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。

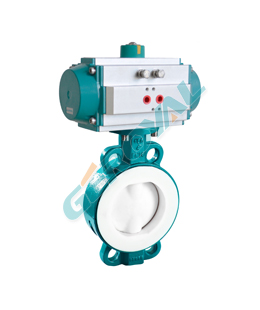

气动衬氟蝶阀配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。也可采用智能控制与定位,与电气阀门定位器配套,输入4~20mADC信号及0.4~0.7MPa气源即可控制运转,实现对压力、流量、温度、液位等参数的调节。

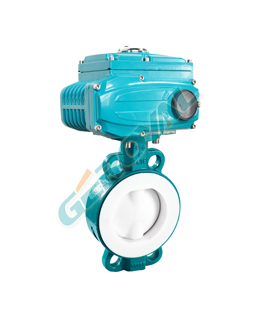

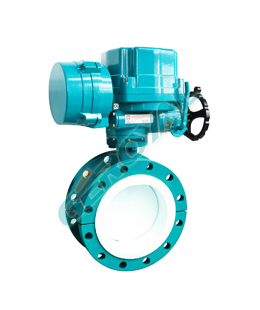

电动衬氟蝶阀配以电动执行器(防爆和不防爆),电动执行器为普通型或者整体型结构,输入控制信号(开关量、4-20mA或1-5VDC)及电源即可控制运转,实现对压力、流量、温度、液位等参数的调节。


标准规范
● 设计标准:GB/T12238、API 6D、API 608
● 结构长度:GB/T12221、ASME B16.10
● 法兰连接:HG、GB、JB、ASME B16.5
● 压力与温度:GB/T9131、ASME B16.34
● 检验与测试:GB/T13927、API 598
● 质量认证:ISO 9001、API 6D

产品特点
● 小型轻便,易维修,可任意安装
● 结构简单、紧凑,90°回转开启迅速
● 操作扭矩小,省力轻巧
● 流量特性趋於直线,调节性能好
● 密封材料耐老化、耐腐蚀性强
● 可广泛应用于腐蚀性较强的场合
技术参数
阀体形式 直通扁平形式阀体
阀体材质 (WCB、CF8、CF8M、CF3、CF3M、特殊定制)+(F4、F46、PTFE、PFA)
蝶板形式 垂直板式
蝶板材质 (WCB、CF8、CF8M、CF3、CF3M、特殊定制)+(F4、F46、PTFE、PFA)
结构形式 中线结构
密封材质 F4、F46、PTFE、PFA
公称通径 DN50~800mm;NPS 2~32"
公称压力 PN0.25~1.6MPa;CALSS 150LB
适用温度 -29~+200℃
连接形式 法兰、对夹
压盖形式 卡簧、螺栓压紧式
填    料 F4、F46、PTFE、PFA
执行机构 气动活塞执行机构 电动执行机构
型    号 EV-TORK-50D/50S~270D/270S OV-TORK-05A/E~0400A/E
形    式 双作用、单作用 精小型、防爆型Ex、智能型
用    途 开关、调节 开关、调节
驱    动 气压 0.4~0.7MPa 电源: AC 220 V ±10% 50Hz
电源: AC 380 V ±10% 50Hz
定制:DC 24V、AC 110V
接    口 Rc 1/4、3/8、1/2 普通型: 2-PF (G1/2")
隔爆型: 2-PF (G3/4")
正 作 用 气压增加推动阀门关闭 开关型:通电阀开/关
调节型:信号增加阀开/关
反 作 用 气压增加推动阀门开启
控制方式 开关型 On / Off 开关型 On / Off
4~20mA.DC(带定位器) 输入输出4~20mA、1-5V、0-10V
额定行程 0~90°;0~180°;0~360°
环境温度 -10~+70℃
表面涂层 丙烯酸聚氨酯漆
选配附件 阀门定位器 手轮 电磁阀 限位开关 保位阀 加热器


性能参数
公称通径 DN50~800mm;NPS 5~32"
流量特性 近似线性
可调范围 50:1
允许泄漏量 密封:按GB/T4213-92,小于额定Kv0.01%;软密封:零泄漏
额定行程 0~90°
性能指标 驱动方式 气动 电动
基本误差% ± 1.0 ± 1.0
回差 % ≤ 1.0 ≤ 1.0
死区 % ≤ 0.6 ≤ 1.0
始终点偏差% ± 2.5 ± 2.5
额定行程偏差% ≤ 2.5 ≤ 2.5

性能规范
试验标准 GB/T 13927  国标Mpa 美标Class
试验压力 0.25 0.6 1.0 1.6 2.5 4.0 150 300
强度试验 0.375 0.99 1.5 2.4 3.75 6.0 3.0 7.5
密封试验 0.275 0.66 1.1 1.75 2.75 4.4 2.2 5.5
气密试验 0.5~0.7
