电/气动衬胶蝶阀

我们的电/气动衬胶蝶阀是根据目前国内烟气脱硫系统需求而设计的专用产品。为适应石灰石桨液和石膏液体的腐蚀,阀板和阀杆采用了特殊的耐腐蚀合金,阀座采用高耐磨的橡胶,适应液体中大最悬浮颗粒物对阀座的冲蚀。产品具有高耐磨性和高防腐性。该产品是针对用户要求而设计,其有针对性与可靠性。适用于温度≤60~120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
我们的电/气动衬胶蝶阀是根据目前国内烟气脱硫系统需求而设计的专用产品。为适应石灰石桨液和石膏液体的腐蚀,阀板和阀杆采用了特殊的耐腐蚀合金,阀座采用高耐磨的橡胶,适应液体中大最悬浮颗粒物对阀座的冲蚀。产品具有高耐磨性和高防腐性。该产品是针对用户要求而设计,其有针对性与可靠性。适用于温度≤60~120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

我们的电/气动衬胶蝶阀不仅具有优良的防腐、(耐碱、盐性能,耐弱酸侵蚀)耐磨、减磨性能,(比普通蝶阀使用寿命可明显延长)而且具有无毒、抗菌、防霉等特点,更有操作力矩小,(比普通有销蝶阀降低百分之四十)维修方便,外形美观等突出优点。衬胶蝶阀在管道中一般应当水平安装。衬胶蝶阀由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。衬胶蝶阀适用于温度≤80~120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

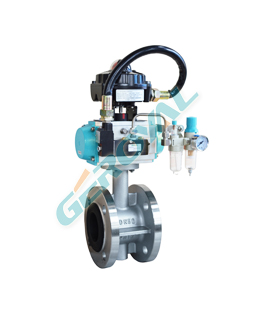

气动衬胶蝶阀配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。也可采用智能控制与定位,与电气阀门定位器配套,输入4~20mADC信号及0.4~0.7MPa气源即可控制运转,实现对压力、流量、温度、液位等参数的调节。

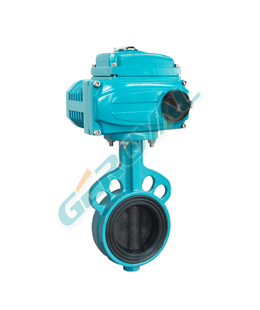

电动衬胶蝶阀配以电动执行器(防爆和不防爆),电动执行器为普通型或者整体型结构,输入控制信号(开关量、4-20mA或1-5VDC)及电源即可控制运转,实现对压力、流量、温度、液位等参数的调节。


产品特点
● 采用衬胶无销,保证了介质与金属完全隔离,提高了产品的可靠性。
● 密封面耐磨性好(橡胶耐磨性是铜的七倍)。
● 可以任何位置安装,维修方便。
● 密封件可以更换,密封性能可靠达到双向密封零泄漏。
● 橡胶材料无任何毒性,并且抗菌、抗霉。
● 小型轻便,易维修,可任意安装
● 结构简单、紧凑,90°回转开启迅速
● 操作扭矩小,省力轻巧
● 采用耐磨橡胶、密封性能好
● 密封材料耐老化、耐腐蚀性强
● 密封性能可靠达到双向密封零泄露


标准规范
● 设计标准:GB/T12238、API 6D、API 608
● 结构长度:GB/T12221、ASME B16.10
● 法兰连接:HG、GB、JB、ASME B16.5
● 压力与温度:GB/T9131、ASME B16.34
● 检验与测试:GB/T13927、API 598
● 质量认证:ISO 9001、API 6D
技术参数
阀体形式 直通扁平形式阀体
阀体材质 HT200、QT450、WCB、CF8、CF8M、CF3、CF3M、特殊定制
蝶板形式 垂直板式
蝶板材质 WCB、304、316、316L、2507、1.4529
结构形式 中线结构
衬里材质 NBR、EPDM、SI
公称通径 DN50~1200mm;NPS 2~48"
公称压力 PN0.25~1.6MPa;CALSS 150 LB
适用温度 NBR(-29~+80℃);EPDM(-29~+120℃);SI(-29~+200℃)
连接形式 法兰、对夹
压盖形式 卡簧、螺栓压紧式
填    料 聚四氟乙烯
执行机构 气动活塞执行机构 电动执行机构
型    号 EV-TORK-50D/50S~270D/270S OV-TORK-05A/E~0400A/E
形    式 双作用、单作用 精小型、防爆型Ex、智能型
用    途 开关、调节 开关、调节
驱    动 气压 0.4~0.7MPa 电源: AC 220 V ±10% 50Hz
电源: AC 380 V ±10% 50Hz
定制:DC 24V、AC 110V
接    口 Rc 1/4、3/8、1/2 普通型: 2-PF (G1/2")
隔爆型: 2-PF (G3/4")
正 作 用 气压增加推动阀门关闭 开关型:通电阀开/关
调节型:信号增加阀开/关
反 作 用 气压增加推动阀门开启
控制方式 开关型 On / Off 开关型 On / Off
4~20mA.DC(带定位器) 输入输出4~20mA、1-5V、0-10V
额定行程 0~90°;0~180°;0~360°
环境温度 -10~+70℃
表面涂层 丙烯酸聚氨酯漆
选配附件 阀门定位器 手轮 电磁阀 限位开关 保位阀 加热器
性能参数
公称通径 DN50~1200mm;NPS 2~48"
流量特性 近似线性
可调范围 50:1
允许泄漏量 零泄漏
额定行程 0~90°
性能指标 驱动方式 气动 电动
基本误差% ± 1.0 ± 1.0
回差 % ≤ 1.0 ≤ 1.0
死区 % ≤ 0.6 ≤ 1.0
始终点偏差% ± 2.5 ± 2.5
额定行程偏差% ≤ 2.5 ≤ 2.5

性能规范
试验标准 GB/T 13927  国标Mpa 美标Class
试验压力 0.25 0.6 1.0 1.6 2.5 4.0 150 300
强度试验 0.375 0.99 1.5 2.4 3.75 6.0 3.0 7.5
密封试验 0.275 0.66 1.1 1.75 2.75 4.4 2.2 5.5
气密试验 0.5~0.7
