电/气动粉体专用蝶阀

我们的粉体蝶阀是专门用于粉体(水泥),颗粒物料的工业产品。阀体橡胶密封圈形成的软性密封使其非常适合各利粉体,颗粒物料的应用场合,特别是对于磨损性强的物料。在需要重力落料或气力输送的粉体,颗粒物料处理系统中,蝴蝶阀常常被安装在料斗,筒仓,螺旋输送机出口以及气送管路上。根据应用要求,可以单独选配驱动手柄或者气缸驱动套件以及电动执行机构。安装维护简便等特点,是一种成本-效益极高的粉体板、丁晴密封圈,覆以耐磨高分子材料加工而成。
我们的粉体蝶阀是专门用于粉体(水泥),颗粒物料的工业产品。阀体橡胶密封圈形成的软性密封使其非常适合各利粉体,颗粒物料的应用场合,特别是对于磨损性强的物料。在需要重力落料或气力输送的粉体,颗粒物料处理系统中,蝴蝶阀常常被安装在料斗,筒仓,螺旋输送机出口以及气送管路上。根据应用要求,可以单独选配驱动手柄或者气缸驱动套件以及电动执行机构。安装维护简便等特点,是一种成本-效益极高的粉体板、丁晴密封圈,覆以耐磨高分子材料加工而成。有手动、电动、气动、齿轮马达带动等驱动装置,可互为调换。双法兰蝴蝶阀带有2个相同的法兰面;而单法兰蝴蝶阀下部配有一个伸出的连接环用以安装软套管。其主要特点如下:
1、阀体采用轻巧的高压铸铝合金制成,重量轻便。
2、阀板是内衬有钢芯的耐磨高分子材料,与耐磨橡胶密封圈形成高耐磨性软密封,磨损性再强也可应用。
3、可安装在料斗,筒仓,螺旋输送机出口以及气力输送管路上。
4、法兰面可根据需要选择单法兰面(D)或者双法兰面(S)。

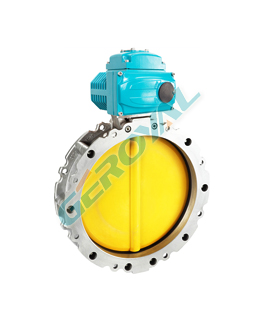

电动粉体蝶阀以电动执行器(防爆和不防爆),电动执行器为普通型或者整体型结构,输入控制信号(开关量、4-20mA或1-5VDC)及电源即可控制运转,实现对压力、流量、温度、液位等参数的调节。

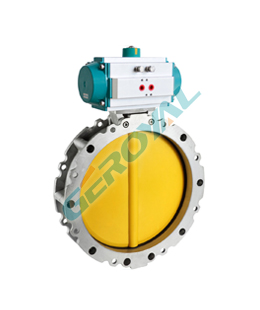

气动粉体蝶阀配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。也可采用智能控制与定位,与电气阀门定位器配套,输入4~20mADC信号及0.4~0.7MPa气源即可控制运转,实现对压力、流量、温度、液位等参数的调节。

技术参数
型号 704WF
公称通径(mm) DN100-DN400
压力(Mpa) 0.6-1.6
主要零件 阀体 压铸铝合金
  阀板 碳钢内衬板,覆以耐磨高分子材料
  密封圈 丁晴橡胶(NBR)
适用介质 水泥、泥浆、粉体
适用温度(℃) -15-180


执行器参数
执行机构 气动活塞执行机构 电动执行机构
型    号 EV-TORK-50D/50S~270D/270S OV-TORK-05A/E~0400A/E
形    式 双作用、单作用 精小型、防爆型Ex、智能型
用    途 开关、调节 开关、调节
驱    动 气压 0.4~0.7MPa 电源: AC 220 V ±10% 50Hz
电源: AC 380 V ±10% 50Hz
定制:DC 24V、AC 110V
接    口 Rc 1/4、3/8、1/2 普通型: 2-PF (G1/2")
隔爆型: 2-PF (G3/4")
正 作 用 气压增加推动阀门关闭 开关型:通电阀开/关
调节型:信号增加阀开/关
反 作 用 气压增加推动阀门开启
控制方式 开关型 On / Off 开关型 On / Off
4~20mA.DC(带定位器) 输入输出4~20mA、1-5V、0-10V
额定行程 0~90°;0~180°;0~360°
环境温度 -10~+70℃
表面涂层 丙烯酸聚氨酯漆
选配附件 阀门定位器 手轮 电磁阀 限位开关 保位阀 加热器
性能参数
公称通径 DN100-DN400
流量特性 近似线性
可调范围 50:1
允许泄漏量 软密封:零泄漏
额定行程 0~90°
性能指标 驱动方式 气动 电动
基本误差% ± 1.0 ± 1.0
回差 % ≤ 1.0 ≤ 1.0
死区 % ≤ 0.6 ≤ 1.0
始终点偏差% ± 2.5 ± 2.5
额定行程偏差% ≤ 2.5 ≤ 2.5
