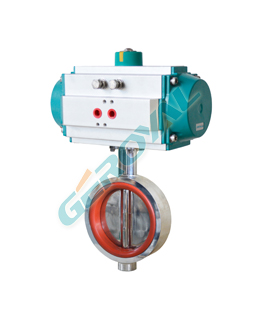

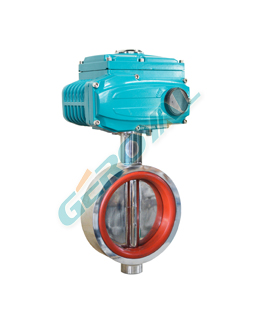

电/气动卫生级对夹蝶阀

我们的电/气动卫生级蝶阀采用进口数控车床精车并采用标准电子抛光,光滑表面确保洁无介质积存区域,不会产生潜在的污染。完全符合食品、生物制药领域对各种介质的特殊要求,其光滑、无缝、自动排空工艺还非常适用于蒸汽管道就地清洗的需要,在制造加工过程中严格按FDA要求进行质量监控。快速拆装阀,使阀门打开和维修快捷容易,使过程停机时间缩短。卫生级蝶阀广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。具有结构紧凑、装拆方便等优点。
我们的电/气动卫生级蝶阀采用进口数控车床精车并采用标准电子抛光,光滑表面确保洁无介质积存区域,不会产生潜在的污染。完全符合食品、生物制药领域对各种介质的特殊要求,其光滑、无缝、自动排空工艺还非常适用于蒸汽管道就地清洗的需要,在制造加工过程中严格按FDA要求进行质量监控。快速拆装阀,使阀门打开和维修快捷容易,使过程停机时间缩短。卫生级蝶阀广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。具有结构紧凑、装拆方便等优点。


产品特点
● 结构简单、体积小、重量轻、安装尺寸小
● 结构紧凑、装拆方便
● 驱动力矩小、操作简便、启闭迅速快捷
● 密封材料耐老化、耐腐蚀,使用寿命长
● 阀体、阀板采用不锈钢材料
● 阀座的材料是无毒而卫生
● 流道内壁采用0,.05um电子抛光
● 密封材质卫生无毒
● 内部流道没有死角,易清洗

标准规范
● 设计标准:GB/T12238、API 6D、API 608
● 结构长度:GB/T12221、ASME B16.10
● 法兰连接:HG、GB、JB、ASME B16.5
● 压力与温度:GB/T9131、ASME B16.34
● 检验与测试:GB/T13927、API 598
● 质量认证:ISO 9001、API 6D

技术参数
阀体形式 直通扁平形式阀体
阀体材质 304、316、316L
蝶板形式 垂直板式
蝶板材质 304、316、316L
结构形式 中线结构
密封材质 EPDM、FPM、SI
公称通径 DN50~500mm;NPS 2"~20"
公称压力 PN0.25~4.0MPa;CALSS 150~300LB
适用温度 EPDM (-10~+120℃);FPM  (-20~+200℃);SI(-20~+220℃)
连接形式 对夹、卡箍、螺纹、焊接
压盖形式 /
填    料 EPDM、FPM、SI
执行机构 气动活塞执行机构 电动执行机构
型    号 EV-TORK-50D/50S~270D/270S OV-TORK-05A/E~0400A/E
形    式 双作用、单作用 精小型、防爆型Ex、智能型
用    途 开关、调节 开关、调节
驱    动 气压 0.4~0.7MPa 电源: AC 220 V ±10% 50Hz
电源: AC 380 V ±10% 50Hz
定制:DC 24V、AC 110V
接    口 Rc 1/4、3/8、1/2 普通型: 2-PF (G1/2")
隔爆型: 2-PF (G3/4")
正 作 用 气压增加推动阀门关闭 开关型:通电阀开/关
调节型:信号增加阀开/关
反 作 用 气压增加推动阀门开启
控制方式 开关型 On / Off 开关型 On / Off
4~20mA.DC(带定位器) 输入输出4~20mA、1-5V、0-10V
额定行程 0~90°;0~180°;0~360°
环境温度 -10~+70℃
表面涂层 丙烯酸聚氨酯漆
选配附件 阀门定位器 手轮 电磁阀 限位开关 保位阀 加热器
性能参数
公称通径 DN50~500mm;NPS 2"~20"
流量特性 近似线性
可调范围 50:1
允许泄漏量 软密封:零泄漏
额定行程 0~90°
性能指标 驱动方式 气动 电动
基本误差% ± 1.0 ± 1.0
回差 % ≤ 1.0 ≤ 1.0
死区 % ≤ 0.6 ≤ 1.0
始终点偏差% ± 2.5 ± 2.5
额定行程偏差% ≤ 2.5 ≤ 2.5

性能规范
试验标准 GB/T 13927  国标Mpa 美标Class
试验压力 0.25 0.6 1.0 1.6 2.5 4.0 150 300
强度试验 0.375 0.99 1.5 2.4 3.75 6.0 3.0 7.5
密封试验 0.275 0.66 1.1 1.75 2.75 4.4 2.2 5.5
气密试验 0.5~0.7
