电/气动中线四氟蝶阀

我们的电/气动四氟蝶阀由四氟密封蝶阀和不锈钢阀板、阀杆构成。适用于温度≤180℃,特别是适合于介质是粘稠、含颗粒、纤维性质的场合以及弱腐蚀或洁净度有一定要求工况,在食品、环保、医药、化工、石油、电力、造纸等给排水、气体管道上作调节流量和截流介质的作用。
我们的电/气动四氟蝶阀由四氟密封蝶阀和不锈钢阀板、阀杆构成。适用于温度≤180℃,特别是适合于介质是粘稠、含颗粒、纤维性质的场合以及弱腐蚀或洁净度有一定要求工况,在食品、环保、医药、化工、石油、电力、造纸等给排水、气体管道上作调节流量和截流介质的作用。

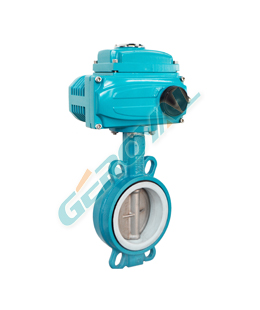

电动四氟蝶阀配以电动执行器(防爆和不防爆),电动执行器为普通型或者整体型结构,输入控制信号(开关量、4-20mA或1-5VDC)及电源即可控制运转。

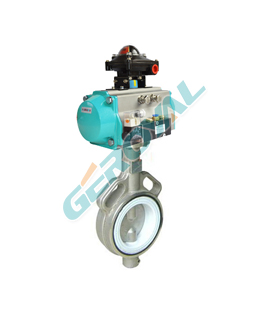

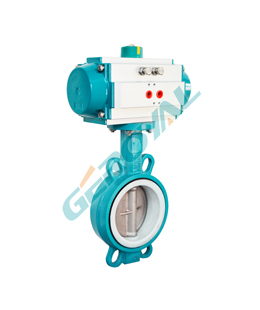

气动四氟蝶阀配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。也可采用智能控制与定位,与电气阀门定位器配套,输入4~20mADC信号及0.4~0.7MPa气源即可控制运转,实现对压力、流量、温度、液位等参数的调节。


主要特点
● 设计新颖、合理、结构独特,重量轻,启闭迅速。
● 操力矩小,操作方便,省力灵巧。
● 可以任何位置安装,维修方便。
● 密封件可以更换,密封性能可靠达到双向密封零泄漏。
● 密封材料耐老化、耐腐蚀,使用寿命长等特点。


标准规范
● 设计标准:GB/T12238、API 6D、API 608
● 结构长度:GB/T12221、ASME B16.10
● 法兰连接:HG、GB、JB、ASME B16.5
● 压力与温度:GB/T9131、ASME B16.34
● 检验与测试:GB/T13927、API 598
● 质量认证:ISO 9001、API 6D

技术参数
阀体形式 直通扁平形式阀体
阀体材质 HT200、QT450、WCB、CF8、CF8M、CF3、CF3M、铝合金、特殊定制
蝶板形式 垂直板式
蝶板材质 碳钢镀锌、尼龙、304、316、316L、2507、1.4529、铝青铜
结构形式 中线结构
密封材质 PTFE聚四氟乙烯、RPTFE增强四氟
公称通径 DN40~800mm;NPS 1-1/2”~32"
公称压力 PN0.25~1.6MPa;CALSS 150 LB
适用温度 软密封:-29~+180℃
连接形式 对夹
压盖形式 卡簧、螺栓压紧式
填    料 聚四氟乙烯
执行机构 气动活塞执行机构 电动执行机构
型    号 EV-TORK-50D/50S~270D/270S OV-TORK-05A/E~0400A/E
形    式 双作用、单作用 精小型、防爆型Ex、智能型
用    途 开关、调节 开关、调节
驱    动 气压 0.4~0.7MPa 电源: AC 220 V ±10% 50Hz
电源: AC 380 V ±10% 50Hz
定制:DC 24V、AC 110V
接    口 Rc 1/4、3/8、1/2 普通型: 2-PF (G1/2")
隔爆型: 2-PF (G3/4")
正 作 用 气压增加推动阀门关闭 开关型:通电阀开/关
调节型:信号增加阀开/关
反 作 用 气压增加推动阀门开启
控制方式 开关型 On / Off 开关型 On / Off
4~20mA.DC(带定位器) 输入输出4~20mA、1-5V、0-10V
额定行程 0~90°;0~180°;0~360°
环境温度 -10~+70℃
表面涂层 丙烯酸聚氨酯漆
选配附件 阀门定位器 手轮 电磁阀 限位开关 保位阀 加热器
性能参数
公称通径 DN40~800mm;NPS 1-1/2”~32"
流量特性 近似线性
可调范围 50:1
允许泄漏量 密封:按GB/T4213-92,小于额定Kv0.01%;软密封:零泄漏
额定行程 0~90°
性能指标 驱动方式 气动 电动
基本误差% ± 1.0 ± 1.0
回差 % ≤ 1.0 ≤ 1.0
死区 % ≤ 0.6 ≤ 1.0
始终点偏差% ± 2.5 ± 2.5
额定行程偏差% ≤ 2.5 ≤ 2.5

性能规范
试验标准 GB/T 13927  国标Mpa 美标Class
试验压力 0.25 0.6 1.0 1.6 2.5 4.0 150 300
强度试验 0.375 0.99 1.5 2.4 3.75 6.0 3.0 7.5
密封试验 0.275 0.66 1.1 1.75 2.75 4.4 2.2 5.5
气密试验 0.5~0.7
