高性能切断球阀

我们的300高性能切断球阀分为电动切断球阀和气动切断球阀,电动系列配备整体标准型或防爆型电动执行器,防爆等级可达ExdIICT4。气动系列是在气动球阀基础上配置电磁阀、限位开关等附件。球阀具有结构简单,切换迅速、流通能力大,零泄漏等特点,广泛应用于石油化工,冶金、轻工等工业自控领域对气体、液体输送管道中介质的切断或流通。

   我们的300高性能切断球阀分为电动切断球阀和气动切断球阀,电动系列配备整体标准型或防爆型电动执行器,防爆等级可达ExdIICT4。气动系列是在气动球阀基础上配置电磁阀、限位开关等附件。球阀具有结构简单,切换迅速、流通能力大,零泄漏等特点,广泛应用于石油化工,冶金、轻工等工业自控领域对气体、液体输送管道中介质的切断或流通。

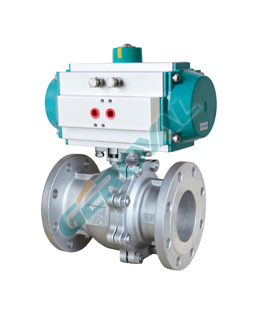

   气动切断球阀采用引进型气动执行器及高品质球阀组成,属于气动开关球阀。气动切断球阀密封性能优良,流通能力大,结构简单,使用寿命长,便于维修。气动切断球阀配用的执行机构具结构简单,紧凑,性能卓越,输出力矩大等特点。气动开关球阀亦配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。执行器分单作用和双作用两种型号。单作用式的独特优点是一旦动力源发生故障,气动开关球阀将按控制系统的要求自动处于开启或关闭的位置。气动切断球阀广泛应用于化工,石油,轻纺,电力,食品制药,制冷,航空,航天,造纸等工业领域,不仅能控制气体,液体和蒸汽介质,也适用于控制污水和含有纤维的本质。

   电动切断球阀是采用O型球芯结构,所以也称电动开关球阀。电动切断球阀其具有结构紧凑,体积小,重量轻,阀座与端面法兰距离近,物料滞留少,密封性能优越等特点。电动开关球阀适用于两位切断的场合,阀与执行机构的连接采用直连方式,电动执行机构无须配伺服放大器,输入220VAC电源即可控制运转。电动O型切断球阀具有连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。通常适用于密封要求严格的场合,电动切断球阀,电动开关球阀广泛应用于化工、石油、制药、轻工等行业的自动控制。产品特点如下:
(1)流体阻力小、球阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小。
(2)止推轴承减小阀杆磨擦力矩,可使阀杆长期操作平稳灵活。
(3)阀座密封性能好,采用聚四氟乙烯等弹性材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增高而增大。
(4)阀杆密封可靠,由于阀杆只作彷转动运而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增高。
(5)由于聚四氟乙烯等材料具有良好的自润滑性,与球体的磨擦损失小,故球阀的使用寿命长。


设计特色 Design features
全通径式设计、无阻隔
防火型式密封结构
防喷出阀杆结构
防静电装置
防低泄漏设计填料及填料函
ISO 5211连接平台
可配用多种执行机构
技术参数 Technical parameter
口径范围:DN15~DN250 (1/2"~10")
压力范围:PN1.6~6.4MPa (150~300LB)
温度范围:-40℃~+425℃(定做高温)
材质可选:碳钢、不锈钢、铬钼钢、合金钢.
密封材料:PTFE、PPL、PEEK、金属
连接方式:法兰式(GB、ANSI、JIS、DIN)
驱动方式:气动执行器、电动执行器
控制方式:开关型ON/OFF
可选附件:电磁阀、限位开关、减压阀、定位器、手轮机构、保位阀、快排阀、防爆软管等。
公称通径DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200
额定流量系数KV 21 38 72 112 170 273 384 512 940 1452 2222 3589
公称压力(MPa) PN1.6、2.5、4.0、6.4、10.0 MPa;ANSI 150、300、600 LB
阀体形式 两段式铸造球阀
阀体材质 WCB、WC6、WC9、CF8、CF8M、CF3、CF3M、2520、2507
连接形式 法兰式、焊接式、对夹式、螺纹式
阀芯形式 "O"型球形阀芯、"V"型球形阀芯
阀芯材质 2Cr13、304、316、316L
密封材质 PTFE≤150℃、PPL≤280℃、金属密封≤450℃
密封填料 V型聚四氟乙烯填料、柔性石墨填料等
泄露率 GB/T4213-92,小于额定KV0.01%
流量特性 近似快开型
动作范围 0~90°
气动执行器
技术参数
可配EV-TORK、AT、RT、PT、VT、AW单双作用气动执行器
供气压力0.4~0.7MPa; 电气接口:G1/4"、G1/8"、G3/8"、G1/2"
控制方式:开关型(可选装附件)、调节型(配定位器+选装附件)
单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
气动附件:定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
电动执行器
技术参数
可配OV-TORK、BV-TORK、PSQ、HQ、UNIC、361RS等系列角行程电动执行机构
标准:220V AC单相  可选:110V AC 单相、380/440V AC 三相、24V DC直流
控制方式:开关型(ON/OFF)、调节型(4-20mA输入输出)、智能型(4-20mA输入输出、液晶显示、遥控操作)
防护等级:IP67;隔爆标志:ExdⅡBT4(CT5);手操功能:手轮(手柄)
环境温度:-25~+70℃;环境湿度:≤95%
试验标准 公称压力(Mpa) 压力级(class) JIS(Mpa)
试验压力(Mpa) 1.6 2.5 4.0 6.4 10.0 150 300 600 10K 20K
强度试验 2.4 3.8 6.0 9.6 15.0 3.1 7.8 15.3 2.4 3.8
密封试验 1.8 2.8 4.4 7.0 11.0 2.2 5.6 11.2 1.5 2.8
气密试验 0.5~0.7
