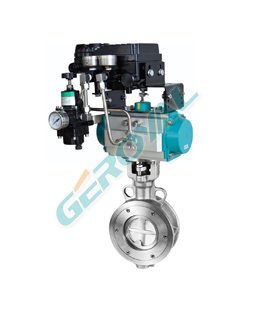

       气动调节蝶阀是由采用引进型气动执行器与蝶阀阀体组成。气动调节蝶阀具有结构简单紧凑,加工方便,易制成大口径,气动调节蝶阀具有自清洗作用,阻力系数小,流通能力大。外加配阀门定位器,输入控制信号(4-20mADC)及0.4-0.7MPa的气源即可控制运转。气动调节蝶阀适用于悬浮颗粒的流体及浓、浊浆状流体的调节。干净介质可选用阀板加软密封(橡胶圈、四氟圈)来减少泄漏(可达零泄露),高温高压工况可选用三偏心硬密封阀体。气动调节蝶阀是自动化控制系统中调节流量和截断流体的最佳装置。因此气动调节蝶阀被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。

       电动调节蝶阀属于电动阀门和电动调节阀中的一个品种。连接方式主要有法兰式和对夹式。蝶阀结构简单、体积小、重量轻,只由少数几个零件组成。而且只需旋转90°即可快速启闭,操作简单,同时电动调节蝶阀具有良好的流体控制特性。是工业自动化控制领域中的重要执行单元。电动调节蝶阀是以AC220V电源作为动力,接收工业自动化控制系统预设的参数值4~20mA信号来完成调节动作。电动调节蝶阀主要适用于各种工业自动化生产的管道流量、压力、温度的控制。
电动调节蝶阀,电子式电动调节蝶阀,电动防爆调节蝶阀广泛应用于石油,化工,造纸,冶金,污水处理等生产部门的气体,蒸汽,液体输送管道中介质的调节。


产品特点

(1)简单、体积小、重量轻、流阻小、流量系数大,密封性能好。调节范围大。是自动化控制系统中仪表的执行单元。
(2)气动调节蝶阀采用电-气阀门定位器,以电信号和压缩空气为动力,接受控制系统输入的4-20mA DC电流信号,由调节器将压缩空气,转换成气源压力信号输入输出,改变阀板的旋转角度(0-90°任意角度),具有较好的调节控制流量等参数。
(3)气动执行机构采用活塞式气缸及曲臂转换结构,输出力矩大,体积精小,采用全密封防水设计防护等级高。气缸体采用镜面气缸,无油润滑,磨擦系数小、耐腐蚀、具有超强的耐用性及可靠性。所有传动轴承均采用边界自润滑轴承无油润滑,确保传动轴不摩损。
技术参数
阀体形式 直通扁平形式阀体
阀体材质 HT200、QT450、WCB、CF8、CF8M、CF3、CF3M、铝合金、特殊定制
蝶板形式 垂直板式
蝶板材质 碳钢镀锌、尼龙、304、316、316L、2507、1.4529、铝青铜
结构形式 中线结构、双偏心结构、三偏心结构
密封材质 NBR丁晴橡胶、PTFE聚四氟乙烯、RPTFE增强四氟、EPDM乙丙胶、金属硬密封
公称通径 DN25~1800mm;NPS 1~72"
公称压力 PN0.25~4.0MPa;CALSS 150~300LB
适用温度 软密封:-29~+180℃;硬密封:-40~+650℃;通风机构:-40~+1000℃
连接形式 法兰、对夹、焊接、螺纹(卫生型)、卡箍(卫生型)
压盖形式 螺栓压紧式
填    料 聚四氟乙烯、尼龙、柔性石墨
执行机构 气动活塞执行机构 电动执行机构
型    号 EV-TORK-50D/50S~270D/270S OV-TORK-05A/E~0400A/E
形    式 双作用、单作用 精小型、防爆型Ex、智能型
用    途 开关、调节 开关、调节
驱    动 气压 0.4~0.7MPa 电源: AC 220 V ±10% 50Hz
电源: AC 380 V ±10% 50Hz
定制:DC 24V、AC 110V
接    口 Rc 1/4、3/8、1/2 普通型: 2-PF (G1/2")
隔爆型: 2-PF (G3/4")
正 作 用 气压增加推动阀门关闭 开关型:通电阀开/关
调节型:信号增加阀开/关
反 作 用 气压增加推动阀门开启
控制方式 开关型 On / Off 开关型 On / Off
4~20mA.DC(带定位器) 输入输出4~20mA、1-5V、0-10V
额定行程 0~90°;0~180°;0~360°
环境温度 -10~+70℃
表面涂层 丙烯酸聚氨酯漆
选配附件 阀门定位器 手轮 电磁阀 限位开关 保位阀 加热器
性能参数
公称通径 DN25~1800mm;NPS 1~72"
流量特性 近似等百分比
可调范围 50:1
允许泄漏量 密封:按GB/T4213-92,小于额定Kv0.01%;软密封:零泄漏
额定行程 0~90°
性能指标 驱动方式 气动 电动
基本误差% ± 1.0 ± 1.0
回差 % ≤ 1.0 ≤ 1.0
死区 % ≤ 0.6 ≤ 1.0
始终点偏差% ± 2.5 ± 2.5
额定行程偏差% ≤ 2.5 ≤ 2.5

性能规范
试验标准 国标:Mpa 美标:Class
试验压力 0.25 0.6 1.0 1.6 2.5 4.0 150 300
强度试验 0.375 0.99 1.5 2.4 3.75 6.0 3.0 7.5
密封试验 0.275 0.66 1.1 1.75 2.75 4.4 2.2 5.5
气密试验 0.5~0.7
