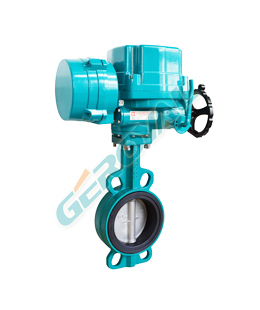

电/气动防爆蝶阀

电/气动防爆蝶阀是标准型电动蝶阀或者气动蝶阀配以防爆电器元件组成。电动防爆蝶阀是配以防爆电动执行器来实现防爆目的;气动防爆蝶阀通过配以防爆电磁阀、防爆限位开关以及空气过滤减压阀来达到防爆的目的。
电/气动防爆蝶阀是标准型电动蝶阀或者气动蝶阀配以防爆电器元件组成。电动防爆蝶阀是配以防爆电动执行器来实现防爆目的;气动防爆蝶阀通过配以防爆电磁阀、防爆限位开关以及空气过滤减压阀来达到防爆的目的。按照防爆等级等分位ExdIIBT4/BT6/CT4/CT5/CT6等;结构形式有:三偏心结构、双偏心结构、中线结构;密封形式有:金属密封和软密封结构。连接形式分为法兰式和对夹式两种。在温度低于150度以内可选用软密封蝶阀,高温工况可选用三偏心硬密封阀体。电/气动防爆蝶阀可广泛应用于食品,环保,轻工,石油,化工,教学设备,造纸,电力等到行业的工业过程自动控制系统中。电/气动防爆蝶阀在食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。


标准规范
● 设计标准:GB/T12238、API 6D、API 608
● 结构长度:GB/T12221、ASME B16.10
● 法兰连接:HG、GB、JB、ASME B16.5
● 压力与温度:GB/T9131、ASME B16.34
● 检验与测试:GB/T13927、API 598
● 质量认证:ISO 9001、API 6D

设计特色
● 启闭方便迅速、省力、流体阻力小
● 结构简单、外形尺寸小、结构短
● 低压下,可以实现良好的密封
● 防低泄漏设计填料及填料函
● 阻力小、调节性能好
● 密封材料耐老化、耐腐蚀性强
● 阀体结构可多样化选择
● 密封形式多样化适用不同的工况
● 可订制通风型低负载结构
● 可订制高温超高温蝶阀


技术参数
阀体形式 直通扁平形式阀体
阀体材质 HT200、QT450、WCB、CF8、CF8M、CF3、CF3M、铝合金、特殊定制
蝶板形式 垂直板式
蝶板材质 碳钢镀锌、尼龙、304、316、316L、2507、1.4529、铝青铜
结构形式 中线结构、双偏心结构、三偏心结构
密封材质 NBR丁晴橡胶、PTFE聚四氟乙烯、RPTFE增强四氟、EPDM乙丙胶、金属硬密封
公称通径 DN25~1800mm;NPS 1~72"
公称压力 PN0.25~4.0MPa;CALSS 150~300LB
适用温度 软密封:-29~+180℃;硬密封:-40~+650℃;通风机构:-40~+1000℃
连接形式 法兰、对夹、焊接、螺纹(卫生型)、卡箍(卫生型)
压盖形式 螺栓压紧式
填    料 聚四氟乙烯、尼龙、柔性石墨
执行机构 气动活塞执行机构 电动执行机构
型    号 EV-TORK-50D/50S~270D/270S OV-TORK-05A/E~0400A/E
形    式 双作用、单作用 精小型、防爆型Ex、智能型
用    途 开关、调节 开关、调节
驱    动 气压 0.4~0.7MPa 电源: AC 220 V ±10% 50Hz
电源: AC 380 V ±10% 50Hz
定制:DC 24V、AC 110V
接    口 Rc 1/4、3/8、1/2 普通型: 2-PF (G1/2")
隔爆型: 2-PF (G3/4")
正 作 用 气压增加推动阀门关闭 开关型:通电阀开/关
调节型:信号增加阀开/关
反 作 用 气压增加推动阀门开启
控制方式 开关型 On / Off 开关型 On / Off
  4~20mA.DC(带定位器) 输入输出4~20mA、1-5V、0-10V
额定行程 0~90°;0~180°;0~360°
环境温度 -10~+70℃
表面涂层 丙烯酸聚氨酯漆
选配附件 阀门定位器 手轮 电磁阀 限位开关 保位阀 加热器
性能参数
公称通径 DN25~1800mm;NPS 1~72"
流量特性 近似等百分比
可调范围 50:1
允许泄漏量 密封:按GB/T4213-92,小于额定Kv0.01%;软密封:零泄漏
额定行程 0~90°
性能指标 驱动方式 气动 电动
基本误差% ± 1.0 ± 1.0
回差 % ≤ 1.0 ≤ 1.0
死区 % ≤ 0.6 ≤ 1.0
始终点偏差% ± 2.5 ± 2.5
额定行程偏差% ≤ 2.5 ≤ 2.5

性能规范
试验标准 国标:Mpa 美标:Class
试验压力 0.25 0.6 1.0 1.6 2.5 4.0 150 300
强度试验 0.375 0.99 1.5 2.4 3.75 6.0 3.0 7.5
密封试验 0.275 0.66 1.1 1.75 2.75 4.4 2.2 5.5
气密试验 0.5~0.7
