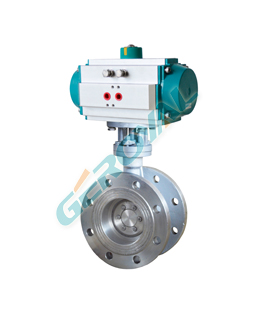

电/气动法兰蝶阀

电/气动法兰蝶阀

电/气动法兰蝶阀通常由角行程气动执行机构或者电动执行器(0~90°部分回转)和蝶阀整体通过机械连接,经过安装调试后共同组成。本阀结构简单、体积小、重量轻,只由少数几个零件组成。法兰蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降很小,故具有较好的流量控制特性。法兰蝶阀主要有三偏心和中线两个结构形式,密封形式有金属密封和四氟密封及橡胶密封三种。金属密封结构主要适用于≥300度以上的工况场合;四氟密封结构适用于≥180度以内的工况场合;四氟密封结构适用于≥120度以内的工况场合;广泛应用于冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。
电/气动法兰蝶阀通常由角行程气动执行机构或者电动执行器(0~90°部分回转)和蝶阀整体通过机械连接,经过安装调试后共同组成。本阀结构简单、体积小、重量轻,只由少数几个零件组成。法兰蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降很小,故具有较好的流量控制特性。法兰蝶阀主要有三偏心和中线两个结构形式,密封形式有金属密封和四氟密封及橡胶密封三种。金属密封结构主要适用于≥300度以上的工况场合;四氟密封结构适用于≥180度以内的工况场合;四氟密封结构适用于≥120度以内的工况场合;广泛应用于冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。


产品特点:
● 体积小、重量轻、操作轻巧、便于安装、维修。
● 密封性能优良可靠、零泄漏,使用寿命长。
● 流量特性趋于直线,调节性能更优。
● 结构简单,开关迅速,90°旋转启闭。
● 可代替闸阀、截止阀、旋塞阀、胶管阀及隔膜阀等各种阀的使用。

标准规范
● 设计标准:GB/T12238、API 6D、API 608
● 结构长度:GB/T12221、ASME B16.10
● 法兰连接:HG、GB、JB、ASME B16.5
● 压力与温度:GB/T9131、ASME B16.34
● 检验与测试:GB/T13927、API 598
● 质量认证:ISO 9001、API 6D


技术参数
阀体形式 直通扁平形式阀体
阀体材质 HT200、QT450、WCB、CF8、CF8M、CF3、CF3M、铝合金、特殊定制
蝶板形式 垂直板式
蝶板材质 碳钢镀锌、尼龙、304、316、316L、2507、1.4529、铝青铜
结构形式 中线结构、三偏心结构
密封材质 NBR丁晴橡胶、PTFE聚四氟乙烯、RPTFE增强四氟、EPDM乙丙胶、金属硬密封
公称通径 DN50~1800mm;NPS 2"~72"
公称压力 PN0.25~4.0MPa;CALSS 150~300LB
适用温度 软密封:-29~+180℃;硬密封:-40~+650℃;通风机构:-40~+1000℃
连接形式 法兰
压盖形式 螺栓压紧式
填    料 聚四氟乙烯、尼龙、柔性石墨
执行机构 气动活塞执行机构 电动执行机构
型    号 EV-TORK-50D/50S~270D/270S OV-TORK-05A/E~0400A/E
形    式 双作用、单作用 精小型、防爆型Ex、智能型
用    途 开关、调节 开关、调节
驱    动 气压 0.4~0.7MPa 电源: AC 220 V ±10% 50Hz
电源: AC 380 V ±10% 50Hz
定制:DC 24V、AC 110V
接    口 Rc 1/4、3/8、1/2 普通型: 2-PF (G1/2")
隔爆型: 2-PF (G3/4")
正 作 用 气压增加推动阀门关闭 开关型:通电阀开/关
调节型:信号增加阀开/关
反 作 用 气压增加推动阀门开启
控制方式 开关型 On / Off 开关型 On / Off
  4~20mA.DC(带定位器) 输入输出4~20mA、1-5V、0-10V
额定行程 0~90°;0~180°;0~360°
环境温度 -10~+70℃
表面涂层 丙烯酸聚氨酯漆
选配附件 阀门定位器 手轮 电磁阀 限位开关 保位阀 加热器

性能参数
公称通径 DN25~1800mm;NPS 1~72"
流量特性 近似等百分比
可调范围 50:1
允许泄漏量 密封:按GB/T4213-92,小于额定Kv0.01%;软密封:零泄漏
额定行程 0~90°
性能指标 驱动方式 气动 电动
基本误差% ± 1.0 ± 1.0
回差 % ≤ 1.0 ≤ 1.0
死区 % ≤ 0.6 ≤ 1.0
始终点偏差% ± 2.5 ± 2.5
额定行程偏差% ≤ 2.5 ≤ 2.5

性能规范
试验标准 国标:Mpa 美标:Class
试验压力 0.25 0.6 1.0 1.6 2.5 4.0 150 300
强度试验 0.375 0.99 1.5 2.4 3.75 6.0 3.0 7.5
密封试验 0.275 0.66 1.1 1.75 2.75 4.4 2.2 5.5
气密试验 0.5~0.7
