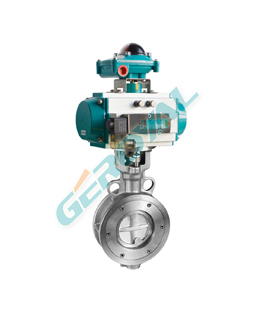

电/气动切断蝶阀

本阀按其密封性能分为金属密封与软密封。具有结构紧凑,体积精小,运行可靠,密封性好,维修容易,安装方便,适应性强等优点。广泛应用于石油、化工、轻工、制药、造纸、汽车等工业自动控制系统中作远距离集中控制或就地控制。
气动切断蝶阀是采用三偏心金属硬密封结构或者橡胶软密封结构的蝶阀与高引进型气动活塞式执行器组成。气动切断蝶阀适用于两位开关、切断的场合,也称为气动开关蝶阀。气动切断蝶阀外配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。气动开关蝶阀是以压缩空气为动力,阀杆带动阀芯在阀体内转动90℃,可以实现全开-全闭的动作。该阀门按其密封性能分为金属密封与软密封。气动切断蝶阀具有结构紧凑,体积精小,运行可靠,密封性好,维修容易,安装方便,适应性强等优点。气动切断蝶阀广泛应用于石油、化工、轻工、制药、造纸、汽车等工业自动控制系统中作远距离集中控制或就地控制。

电动切断蝶阀适用于两位开关(切断)控制或者调节的工况场合。电动切断蝶阀其结构分为金属密封和软密封结构。金属密封是采用一个"U"型不锈钢密封圈,该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0°~10°瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果,达到延长使用寿命、密封性能最佳的目的。软密封结构是采用对夹蝶阀阀体,在其阀体内壁衬氟或者衬胶,打到与蝶板完全密封的状态,保证介质零泄漏。因此电动切断蝶阀被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上,是调节流量和截断流体的最佳装置。


标准规范
● 设计标准:GB/T12238、API 6D、API 608
● 结构长度:GB/T12221、ASME B16.10
● 法兰连接:HG、GB、JB、ASME B16.5
● 压力与温度:GB/T9131、ASME B16.34
● 检验与测试:GB/T13927、API 598
● 质量认证:ISO 9001、API 6D

设计特色
● 启闭方便迅速、省力、流体阻力小
● 结构简单、外形尺寸小、结构短
● 低压下,可以实现良好的密封
● 防低泄漏设计填料及填料函
● 阻力小、调节性能好
● 密封材料耐老化、耐腐蚀性强
● 阀体结构可多样化选择
● 密封形式多样化适用不同的工况
● 可订制通风型低负载结构
● 可订制高温超高温蝶阀
阀体形式 直通扁平形式阀体
阀体材质 HT200、QT450、WCB、CF8、CF8M、CF3、CF3M、铝合金、特殊定制
蝶板形式 垂直板式
蝶板材质 碳钢镀锌、尼龙、304、316、316L、2507、1.4529、铝青铜
结构形式 中线结构、双偏心结构、三偏心结构
密封材质 NBR丁晴橡胶、PTFE聚四氟乙烯、RPTFE增强四氟、EPDM乙丙胶、金属硬密封
公称通径 DN25~1800mm;NPS 1~72"
公称压力 PN0.25~4.0MPa;CALSS 150~300LB
适用温度 软密封:-29~+180℃;硬密封:-40~+650℃;通风机构:-40~+1000℃
连接形式 法兰、对夹、焊接、螺纹(卫生型)、卡箍(卫生型)
压盖形式 螺栓压紧式
填    料 聚四氟乙烯、尼龙、柔性石墨
执行机构 气动活塞执行机构 电动执行机构
型    号 EV-TORK-50D/50S~270D/270S OV-TORK-05A/E~0400A/E
形    式 双作用、单作用 精小型、防爆型Ex、智能型
用    途 开关、调节 开关、调节
驱    动 气压 0.4~0.7MPa 电源: AC 220 V ±10% 50Hz
电源: AC 380 V ±10% 50Hz
定制:DC 24V、AC 110V
接    口 Rc 1/4、3/8、1/2 普通型: 2-PF (G1/2")
隔爆型: 2-PF (G3/4")
正 作 用 气压增加推动阀门关闭 开关型:通电阀开/关
调节型:信号增加阀开/关
反 作 用 气压增加推动阀门开启
控制方式 开关型 On / Off 开关型 On / Off
  4~20mA.DC(带定位器) 输入输出4~20mA、1-5V、0-10V
额定行程 0~90°;0~180°;0~360°
环境温度 -10~+70℃
表面涂层 丙烯酸聚氨酯漆
选配附件 阀门定位器 手轮 电磁阀 限位开关 保位阀 加热器
性能参数
口径 SIZE 50
2
65
2-1/2
80
3
100
4
125
5
150
6
200
8
250
10
300
12
350
14
400
16
450
18
500
20
600
24
Cv 85 180 240 390 690 1000 1760 3390 4730 6700 8900 10500 14800 20500
流量特性 近似等百分比
可调范围 50:1
允许泄漏量 密封:按GB/T4213-92,小于额定KV0.01%;软密封:零泄漏
额定行程 全开 0~90°   调节 0~70°
性能指标 驱动方式 气动 电动
基本误差 % ± 1.0 ± 1.0
回差 % ≤ 1.0 ≤ 1.0
死区 % ≤ 0.6 ≤ 1.0
始终点偏差 % ± 2.5 ± 2.5
额定行程偏差 % ≤ 2.5 ≤ 2.5

性能规范
试验标准 Mpa Class
试验压力 0.25 0.6 1.0 1.6 2.5 4.0 150 300
强度试验 0.375 0.99 1.5 2.4 3.75 6.0 3.0 7.5
密封试验 0.275 0.66 1.1 1.75 2.75 4.4 2.2 5.5
气密试验 0.5~0.7
