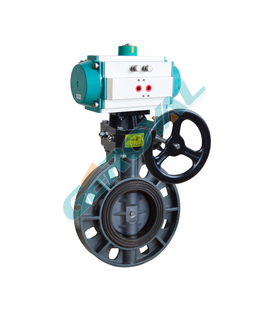

电/气动塑料蝶阀

我们的电/气动塑料蝶阀主要由PVC、PPH、PPR等工业塑料制造而成的。具有耐腐蚀性强,结构简单、拆卸容易、价格经济实惠,在管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业得到广泛使用。塑料蝶阀具有结构简单、体积小、重量轻、材料耗用省,安装尺寸小,开关迅速、90度往复回转,驱动力矩小等特点。塑料蝶阀主要用于截断、接通、调节管路中的介质,具有良好的流体控制特性和关闭密封性能。
我们的电/气动塑料蝶阀主要由PVC、PPH、PPR等工业塑料制造而成的。具有耐腐蚀性强,结构简单、拆卸容易、价格经济实惠,在管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业得到广泛使用。塑料蝶阀具有结构简单、体积小、重量轻、材料耗用省,安装尺寸小,开关迅速、90度往复回转,驱动力矩小等特点。塑料蝶阀主要用于截断、接通、调节管路中的介质,具有良好的流体控制特性和关闭密封性能。塑料蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过塑料蝶阀所产生的压力降很小,故具有较好的流量控制特性。塑料蝶阀耐腐蚀性强,被应用于多个领域,如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业,品质得到广大用户的认可。

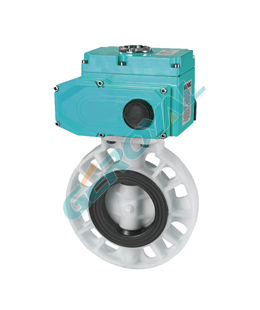

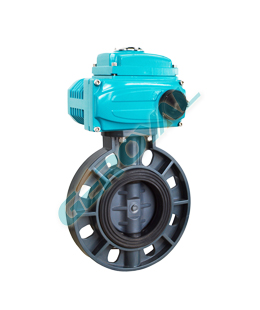

电动塑料蝶阀配以电动执行器(防爆和不防爆),电动执行器为普通型或者整体型结构,输入控制信号(开关量、4-20mA或1-5VDC)及电源即可控制运转,实现对压力、流量、温度、液位等参数的调节。

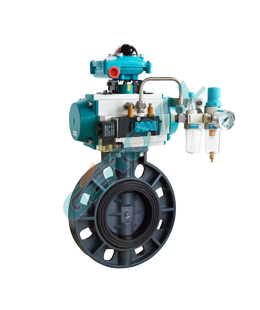

气动塑料蝶阀配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。也可采用智能控制与定位,与电气阀门定位器配套,输入4~20mADC信号及0.4~0.7MPa气源即可控制运转,实现对压力、流量、温度、液位等参数的调节。


产品特点
● 外型结构紧凑美观。
● 本体重量轻容易安装。
● 耐腐蚀性强,应用范围广。
● 材质卫生无毒。
● 耐磨损、容易拆卸,维护简单易行。

技术参数
阀体形式 直通式塑料阀体
阀体材质 UPVC、CPVC、PP
蝶板形式 垂直板式
蝶板材质 UPVC、CPVC、PP
结构形式 中线结构
密封材质 NBR、EPDM、FPM
公称通径 DN40~500mm
公称压力 PN0.6~1.6MPa;ANSI 150 LB
适用温度 UPVC (0~+60℃) ;CPVC (0~+90℃) ;CPVC (0~+90℃)
连接形式 对夹
压盖形式 卡簧
填    料 聚甲醛
执行机构 气动活塞执行机构 电动执行机构
型    号 EV-TORK-50D/50S~270D/270S OV-TORK-05A/E~0400A/E
形    式 双作用、单作用 精小型、防爆型Ex、智能型
用    途 开关、调节 开关、调节
驱    动 气压 0.4~0.7MPa 电源: AC 220 V ±10% 50Hz
电源: AC 380 V ±10% 50Hz
定制:DC 24V、AC 110V
接    口 Rc 1/4、3/8、1/2 普通型: 2-PF (G1/2")
隔爆型: 2-PF (G3/4")
正 作 用 气压增加推动阀门关闭 开关型:通电阀开/关
调节型:信号增加阀开/关
反 作 用 气压增加推动阀门开启
控制方式 开关型 On / Off 开关型 On / Off
4~20mA.DC(带定位器) 输入输出4~20mA、1-5V、0-10V
额定行程 0~90°;0~180°;0~360°
环境温度 -10~+70℃
表面涂层 丙烯酸聚氨酯漆
选配附件 阀门定位器 手轮 电磁阀 限位开关 保位阀 加热器
性能参数
公称通径 DN40~500mm
流量特性 近似线性
可调范围 50:1
允许泄漏量 软密封:零泄漏
额定行程 0~90°
性能指标 驱动方式 气动 电动
基本误差% ± 1.0 ± 1.0
回差 % ≤ 1.0 ≤ 1.0
死区 % ≤ 0.6 ≤ 1.0
始终点偏差% ± 2.5 ± 2.5
额定行程偏差% ≤ 2.5 ≤ 2.5

性能规范
试验标准 GB/T 13927  国标Mpa 美标Class
试验压力 0.25 0.6 1.0 1.6 2.5 4.0 150 300
强度试验 0.375 0.99 1.5 2.4 3.75 6.0 3.0 7.5
密封试验 0.275 0.66 1.1 1.75 2.75 4.4 2.2 5.5
气密试验 0.5~0.7
