电/气动高真空蝶阀

高真空蝶阀适用于无腐蚀的饱和水蒸汽低真空管路上,作为闭路设备。高真空蝶阀属于密封型蝶阀,蝶阀两端轴封处用0.25MPa的压力密封,确保轴封处不泄漏。其结构为双阀座形式,两座之间以及轴端处均为橡胶眯缝与压力水(压值0.25MPa)相结合形式密封。如用户需要,可在阀体闭上加装电热装置。
GUD气动高真空蝶阀是通过电磁换向阀改变气路方向,控制执行气缸驱动蝶阀作启闭运动,用于接通或切断真空管路中的气流。气动高真空蝶阀适用 介质为纯净空气和非腐蚀性气体,可选配反馈信号装置及电气阀门定位器。配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。也可采用智能控制与定位,与电气阀门定位器配套,输入4~20mADC信号及0.4~0.7MPa气源即可控制运转,实现对压力、流量、温度、液位等参数的调节。

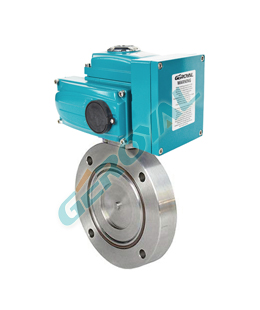

GUD电动高真空蝶阀适用于无腐蚀的饱和水蒸汽低真空管路上,作为闭路设备。电动高真空蝶阀密封型蝶阀,蝶阀两端轴封处用0.25MPa的压力密封,确保轴封处不泄漏。其结构为双阀座形式,两座之间以及轴端处均为橡胶眯缝与压力水(压值0.25MPa)相结合形式密封。如用户需要,可在阀体闭上加装电热装置。配以电动执行器(防爆和不防爆),电动执行器为普通型或者整体型结构,输入控制信号(开关量、4-20mA或1-5VDC)及电源即可控制运转,实现对压力、流量、温度、液位等参数的调节。


主要特点
● 设计新颖、合理、结构独特,重量轻,启闭迅速。
● 操力矩小,操作方便,省力灵巧。
● 可以任何位置安装,维修方便。
● 密封件可以更换,密封性能可靠达到双向密封零泄漏。
● 密封材料耐老化、耐腐蚀,使用寿命长等特点。

技术参数
阀体形式 直通扁平形式阀体
阀体材质 碳钢、304、316、316L
蝶板形式 垂直板式
蝶板材质 304、316、316L
结构形式 中线结构
密封材质 三元乙橡胶、氟橡胶
公称通径 DN32~400mm
公称压力 PN0.25~1.0MPa;法兰标准GB25555~2556-81
适用温度 -20~+70℃;-40~+700℃;-20~+150℃
连接形式 对夹
压盖形式 螺帽压紧式
填    料 三元乙橡胶、氟橡胶
执行机构 气动活塞执行机构 电动执行机构
型    号 EV-TORK-50D/50S~270D/270S OV-TORK-05A/E~0400A/E
形    式 双作用、单作用 精小型、防爆型Ex、智能型
用    途 开关、调节 开关、调节
驱    动 气压 0.4~0.7MPa 电源: AC 220 V ±10% 50Hz
电源: AC 380 V ±10% 50Hz
定制:DC 24V、AC 110V
接    口 Rc 1/4、3/8、1/2 普通型: 2-PF (G1/2")
隔爆型: 2-PF (G3/4")
正 作 用 气压增加推动阀门关闭 开关型:通电阀开/关
调节型:信号增加阀开/关
反 作 用 气压增加推动阀门开启
控制方式 开关型 On / Off 开关型 On / Off
4~20mA.DC(带定位器) 输入输出4~20mA、1-5V、0-10V
额定行程 0~90°;0~180°;0~360°
环境温度 -10~+70℃
表面涂层 丙烯酸聚氨酯漆
选配附件 阀门定位器 手轮 电磁阀 限位开关 保位阀 加热器


性能参数
公称通径 DN32~400mm
流量特性 近似线性
可调范围 50:1
允许泄漏量 ≤1.3×10-4Pa.L/S.
额定行程 0~90°
性能指标 驱动方式 气动 电动
基本误差% ± 1.0 ± 1.0
回差 % ≤ 1.0 ≤ 1.0
死区 % ≤ 0.6 ≤ 1.0
始终点偏差% ± 2.5 ± 2.5
额定行程偏差% ≤ 2.5 ≤ 2.5
